Loxone: Audiosysteem in Domotica project

Loxone voor Domotica

De fabrikant Loxone is een Oostenrijks bedrijf dat zich richt op zowel smarthomes alsmede op domotica in commerciële gebouwen. Loxone ontwikkeld haar apparatuur zelf en heeft bouwt daarnaast ook haar eigen software eromheen. Omdat elk product tot in detail ontworpen is voor de rest van het systeem is er een fijne integratie tussen audio, verlichting, klimaatbeheersing, beveiliging, toegangscontrole en energie management.

En dat op elkaar ingespeelde assortiment is niet overnight ontstaan. Sinds 2009 bouwt Loxone hier al naartoe en heeft inmiddels 1000 personen in dienst. Er zijn 45 kantoren in Europa geplaats en een kwart miljoen projecten zijn voorzien van het Loxone systeem.

De installatie van Loxone is doorgaans weggelegd voor de gecertificeerde Loxone partners, welke gespecialiseerd en opgeleid zijn voor het Loxone systeem.

Audio verwerken in Domotica systeem

Het verwerken van audio in je nieuwe of bestaande domotica systeem is voor veel klanten een belangrijke stap. Denk bijvoorbeeld aan restaurants, cafe’s en woningen die plannen om een nieuw domotica systeem te laten installeren. Er zijn veel voordelen die een audio systeem kan bieden zoals zorgen voor rust en ontspanning, potentiele klanten langer in de winkel houden of voor het comfort van jezelf.

Loxone audio

Naast alle andere belangrijke facetten van een domoticasysteem, biedt Loxone ook een geavanceerde audio oplossing. En dat is mooi, want het betekend dat de audio installatie ontworpen is om samen te werken met je alarmsysteem, rooksensoren, mood scènes, aanwezigheidssensoren en het kan je zelf helpen herinneren om de kookplaat uit te zetten wanneer je de woning verlaat.

Muziekbronnen en audiotypes

Loxone ondersteunt de volgende muziekbronnen en audiotypes:

Bronnen:

Spotify
TuneIn
LineIn
SD-kaart
USB
Apple AirPlay 2
Netwerk

Audiotypes:

MP3
ACC
ALAC
FLAC
MWA
M4A
OGG
WAV
WMA lossless

De hardware voor aansturing

Om een audioplan te maken met het Loxone systeem zijn we eerst de audio aansturing nodig. Die aansturing zorgt voor de muziekbron, verbindt de speakers en integreert de logica met de andere componenten binnen het gehele domotica systeem.

De aansturing bestaat uit de Audioserver of de Miniserver Compact. Wanneer je meerdere speakers wilt aansluiten dan 4 stuks ben je de Stereo Extensie nodig om de versterkeruitgangen te vermeerderen.

Bron: Loxone | Audioserver teaser

Loxone Audioserver

De Loxone Audioserver is een flexibele audio oplossing die samenwerkt met de Loxone Miniserver. De Audioserver stuurt de speakers aan en zorgt voor een integratie met het overige domotica systeem. De Audioserver is ontworpen om gemonteerd te worden op een din rail en past daarmee ook perfect in de verdeelkast.

Aansluitingen van Audioserver

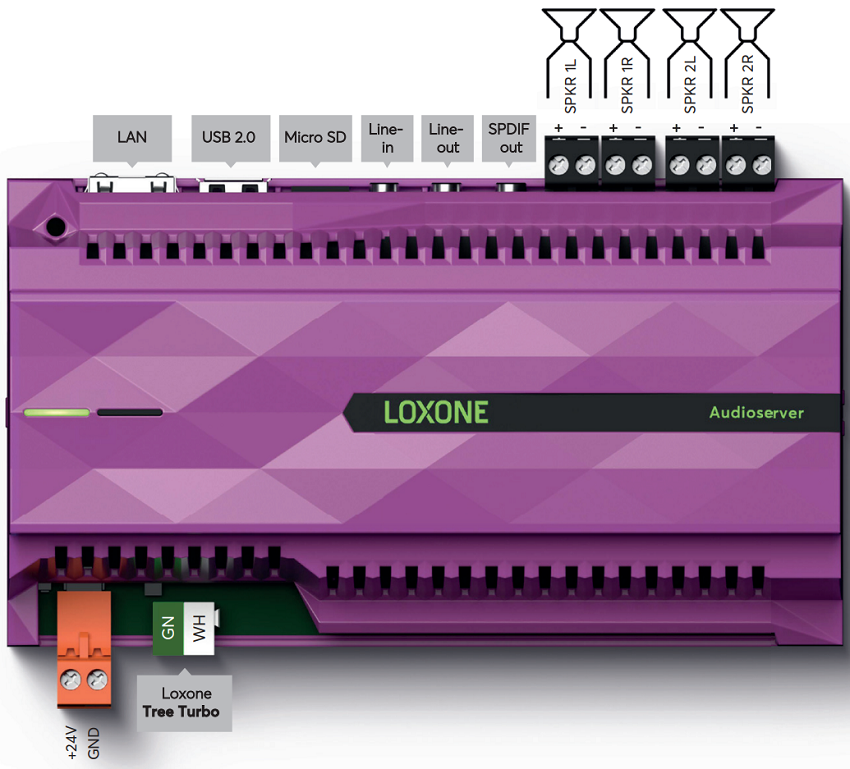

Bron: Loxone | Audioserver met alle aansluitingen

LAN: Zorgt voor de communicatie met de Miniserver. Daarnaast kan je via streamingsdiensten muziek afspelen middels de LAN kabel. Het heeft een SSL beveiliging.
USB 2.0: Voor lokale audio opslag. Accepteert FAT32 sticks met maximaal 512GB geheugen. Ook accepteert het USB HHD met maximaal 1TB.
Micro SD: Slot voor lokale audio opslag, maximaal 8GB opslag.
Line-in: Analoge ingang
Line-out Analoge uitgang
SPDIF-out: Digitale uitgang
4x versterker uitgang: 4 tot 8 Ohm, maximale piekbelasting 50W per kanaal en maximum RMS vermogen is 18W per kanaal
Voeding: De Audioserver werkt op de 24V voeding van Loxone
Tree Turbo: Tree Turbo is de data dragende variant van de normale Tree en kan gebruikt worden om maximaal 10 Stereo Extensies verbinden met de Miniserver.

Loxone Miniserver Compact

De Miniserver Compact is een zeer uitgebreid basis element van de Loxone opstelling. Naast het aansturen van het overige Loxone domoticasysteem heeft de Miniserver Compact ook een ingebouwde Audioserver aan boord. De Miniserver Compact kan daardoor goed worden gebruikt voor het aansturen van de audioinstallatie. De Miniserver Compact beschikt niet over fysieke audio uitgangen en zal dus gekoppeld moeten worden met de Stereo Extensie middels de Tree Turbo.

Aansluitingen Miniserver Compact

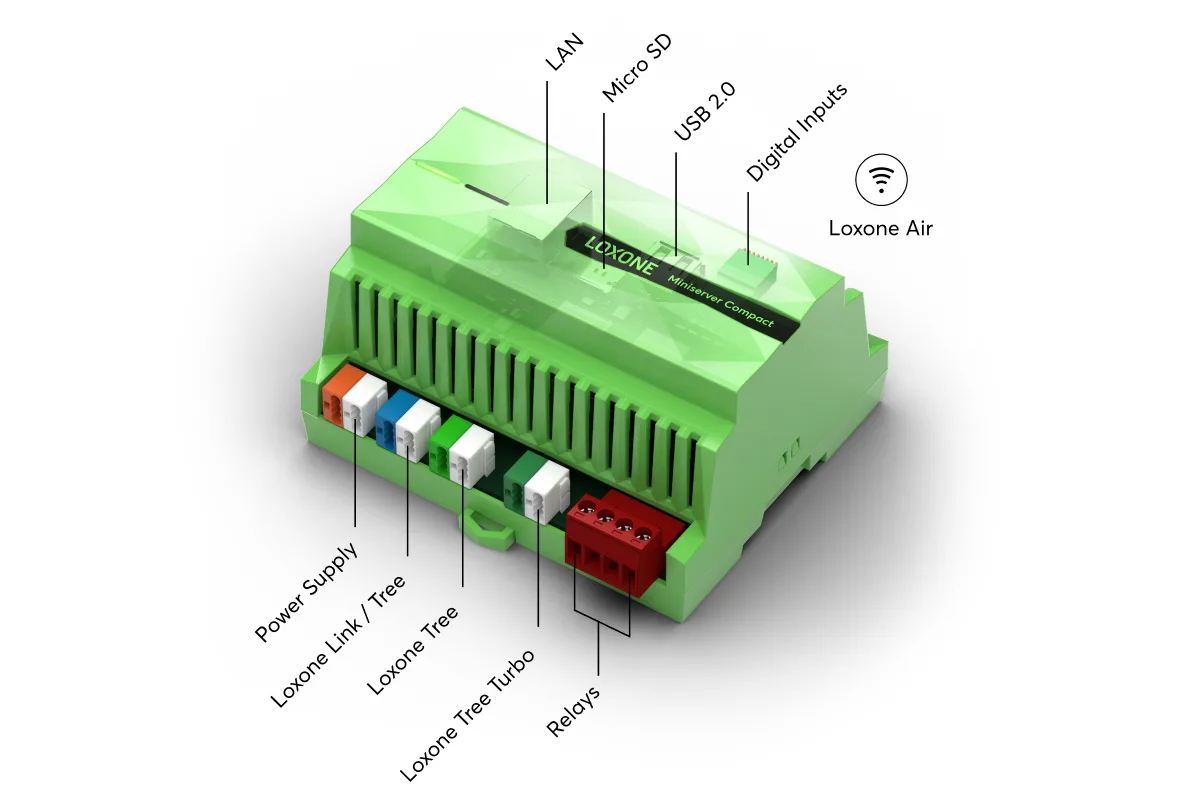

Bron: Loxone | Miniserver Compact met alle aansluitingen

LAN: Voor het verbinden met het internet om gebruik te kunnen maken van online streamingsdiensten
Micro SD: Voor lokale audio opslag, tot maximaal 8GB
USB 2.0: Voor lokale audio opslag. Accepteert ook FAT32 sticks tot 512GB en USB HHD tot 1 TB
4 Digitale ingangen: Voor het ontvangen van signalen van verschillende sensoren en schakelaars
Loxone Air: Draadloos protocol om apparaten van Loxone met elkaar te verbinden
Power Supply: 24V voeding van Loxone is hier nodig
Loxone Link / Tree: In eerste instantie is dit de Link aansluiting, om tot 30 extensies aan te sluiten. Kan ook gebruikt worden om tot 50 extra apparaten via Tree aan te sluiten.
Loxone Tree: Interface voor de Loxone Tree bekabeling, tot 50 apparaten mogelijk
Loxone Tree Turbo: Dit is de geüpgradede Tree interface voor het aansluiten van Stereo Extensies.
Relais: 2 relais van elk 16A voor het aansturen van zwaardere actuatoren

Loxone Stereo Extensie

De Stereo Extensie zorgt ervoor dat je Stereoserver of Miniserver Compact wordt uitgebreid met telkens twee extra versterkeruitgangen. De Stereo Extensie is ontworpen om te worden geplaatst op een DIN rail en is zeer compact. Wanneer je kiest voor een Miniserver Compact ben je gegarandeerd een Stereo Extensie nodig, omdat deze miniserver geen eigen versterkeruitgangen heeft.

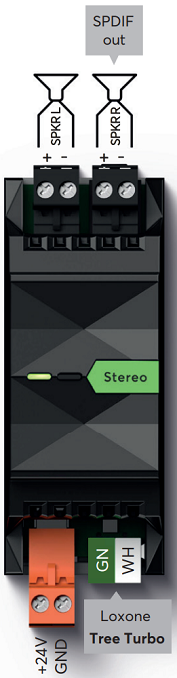

Bron: Loxone | Stereo Extensie met alle aansluitingen

2x Versterkeruitgangen: 4 tot 8 Ohm, maximale piekbelasting 50W per kanaal en maximum RMS vermogen is 18W per kanaal (gelijk aan Audioserver)
Voeding: 24V voeding van Loxone
Tree Turbo: Nodig om de Stereo Extensie te koppelen aan de besturende eenheid (Audioserver of Miniserver Compact)

Speakers van Loxone

Loxone heeft voor haar speaker assortiment een samenwerking gesloten met de speakerproducent Quadral. Samen hebben zij een assortiment speakers ontworpen die speciaal ontwikkeld zijn voor het Loxone systeem. De speakers zijn van hoge kwaliteit en er zijn voldoende varianten om een creatief audioplan te schrijven. Het nadeel is alleen wel dat alle speakers bedraad zijn via Loxone Tree, en er dus geen draadloze oplossing is.

Quadral Series – Aurum – Chromium & Signum

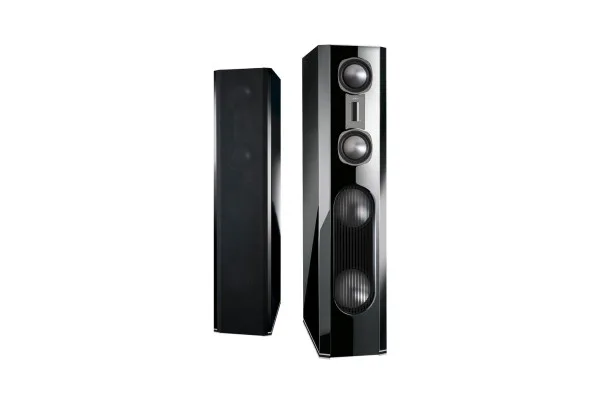

Bron: Loxone | AURUM VULKAN 9 zwart PF

De Quadral serie bestaat uit verschillende modellen zoals een vloerstaande luispreker, boekplank luidspreker, centerluidspreker en sub woofer. Deze speakerserie onderscheid zichzelf door het gebruik van hoogwaardige materialen zoals aluminium en glas, wat zorgt voor een stevige constructie en helder geluid. Daarnaast is het design elegant te noemen.

Quadral Series – Qube

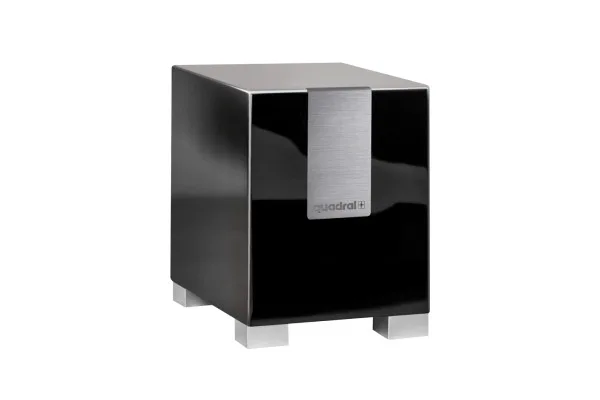

Dit zijn de subwoofers van Quadral Loxone. Er zijn 3 varianten beschikbaar in het wit en het zwart. De specificaties varieren per variant maar ze klinken allemaal in het echt erg mooi.

Bron: Loxone | QUBE CS10 Active Subwoofer zwart HG

Inbouw speakers

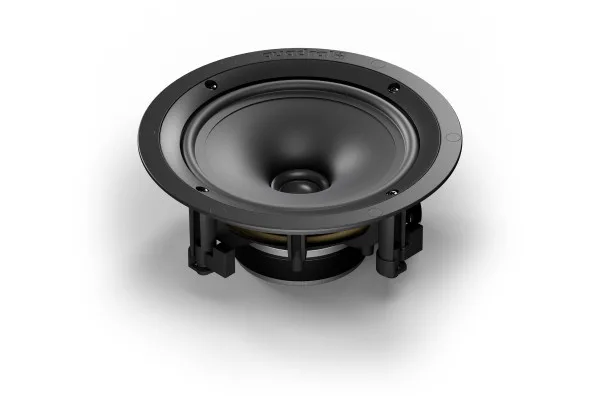

Loxone heeft de Quadral Install Speaker 7 en 10 als inbouw speaker te koop. De installeerbare speakers zijn zowel voor binnen als buiten gebruik en werken goed samen met de Miniserver Compact en Audioserver. Er zijn inbouwdozen beschikbaar voor valse plafonds.

Bron: Loxone | Install Speaker 7 Passive

Loxone Audio aansluiten

Inmiddels hebben we alle hardware besproken die we kunnen gebruiken voor onze Loxone Audio installatie. Dan is het tijd voor het aansluiten van de versterkers, speakers en extensies.

Bron: Loxone | Audiosysteem aansluiten met Audioserver en Stereo Extensies

Video voorbeeld

0sec / 9sec: In dit voorbeeld maken we gebruik van de Loxone Audioserver op een DIN rail in een verdeelkast. We sluiten eerst de 24V voeding aan op de Audioserver. Vervolgens verbinden we de Audioserver middels de LAN verbinding met de Miniserver. Daarna is het tijd om de 4 speakers aan te sluiten met de versterkerkabel van de Audioserver. De 4 speakers zitten in drie verschillende ruimtes.

9sec / 17sec: Nu willen we 4 extra speakers aansluiten. Dat kunnen we doen door onze setup uit te bereiden met 2 Stereo Extensies, welke beide 2 versterker uitgangen hebben. De Stereo Extensies worden via de Loxone Tree Turbo kabel aangesloten. Ook wordt de voeding aangesloten. Let er op dat de Extensies beide zijn eigen voeding nodig heeft. De vier speakers worden gekoppeld aan de Stereo Extensie.

18sec: Het is mogelijk om maximaal 10 extra Stereo Extensies aan te sluiten, wat neer komt op 20 speakers. Daarnaast is het ook mogelijk om meerdere Audioservers in een Audioplan te hebben, gekoppeld aan meerdere Miniservers.

Multiroom audioplan met Loxone

Een audio installatie dat zich plaatvind in meerdere ruimtes noemen we multiroom audio, en dit is waar het Loxone audiosysteem voor ontworpen is. Een multiroom audioplan kan worden toegepast in woningen waar de klant het belangrijk vindt om in meerdere ruimtes gebruik te kunnen maken van het Loxone audiosysteem. Waar het echter nog vaker voorkomt zijn in commerciële gebouwen, restaurants, winkels en kantoren.

Bron: Loxone | Uitleg over het maken van een multiroom audio systeem met Loxone

Conclusie

Loxone biedt een audio oplossing die kan worden toegepast op kleine schaal zoals in woningen, tot grote schaal waar tientallen speakers samenwerken. Het feit dat de Audioserver, de aansturing van het audio plan, is ontworpen om geïntegreerd te worden met de rest van het domotica plan is een groot voordeel.

Daarnaast levert Loxone haar eigen speakers, versterkers en randapparaten om een audioplan te ontwerpen die erg uitgebreid kan zijn. Ook is multi-room audio mogelijk en zelfs één van de meest gebruikte toepassingen onder Loxone gebruikers.

Wie als particulier een Loxone audio installatie in huis wil krijgen kan het beste terecht bij een erkend Loxone partner. De partner heeft extra cursussen heeft gevolgd om Loxone audio producten aan te kunnen raden en te configureren.
