Wie is Loxone?
Loxone is een domotica fabrikant gevestigd in Oostenrijk. Het bedrijf telt, anno 2024, meer dan 1000 medewerkers. Met deze capaciteit lukt het ze om te blijven innoveren en zijn daardoor één van de marktleiders als het gaat over smarthome en domotica installaties.
Loxone ecosysteem
Het mooie van Loxone is dat ze een eigen ecosysteem hebben gecreëerd waar je als installateur kan kiezen uit bedraad, draadloos of een hybride versie van de twee. Uiteindelijk, ongeacht welke manier je kiest, wordt de hele domotica installatie aangestuurd door de Miniserver.
De Miniserver is het brein van de installatie en ontvangt alle sensordata, heeft alle logica intern opgeslagen en stuurt vervolgens de actuatoren aan. De Miniserver kan volledig zonder internet werken en hoeft zelf geen één keer aangesloten te worden aan het net, ook niet voor de initiële ingebruikname.
Loxone levert niet alleen product categorieën, maar heeft per categorie een dedicated team welke zorgt voor doorontwikkelingen, optimalisaties en unieke features in de markt. Zo hebben ze oplossingen voor slimme verlichtingsplannen, energiemanagement, klimaatbeheersing en toegangscontrole. Ook zijn ze gespecialiseerd met hun eigen audio management voor gebouwen.
Toepassingen van Loxone
Loxone wordt het meest toegepast in woningen en commerciële gebouwen. Het is mogelijk om met het Loxone systeem complete winkelcentra aan te sturen, maar het is ook interessant voor particulieren die een all-in-one smarthome systeem zoeken.
Zowel de mogelijkheden, betrouwbaarheid en service van een Loxone systeem is niet te vergelijken met IoT, net zoals de prijs. Voor een Loxone systeem tik je gauw duizenden euro’s af. Wat de meeste gebouw en woning eigenaren alleen niet weten is dat de terugverdientijd (met een goed geregelde energiemanagement door het systeem) 0.5 tot 5 jaar is, afhankelijk van de situatie.
Het installeren van een Loxone systeem gebeurt normaal gesproken door een Loxone partner, welke in meerdere Europese landen zijn gevestigd. De Loxone partner kan je vaak goed helpen met het ontwerpen, leveren, installeren en configureren van het systeem. Ook heb je zekerheid van service in de volgende jaren wanneer je samenwerkt met een Loxone partner.
Alledaagse slimme verlichting
Het is natuurlijk niet meer weg te denken in een smarthome; slimme verlichting. Er zijn de laatste jaren enorm veel bedrijven begonnen met het ontwikkelen en leveren van slimme lampen die toegepast kunnen worden in een slim huis of gebouw. We komen slimme lampen tegen die dimbaar zijn, RGB lampen, RGB+W lampen en in alle vormen en maten.
Aansturing
De meeste van deze slimme lampen op de markt zijn wifi lampen, wat betekend dat er geen hub nodig is om ze aan te sturen. Je kent ze misschien wel, slimme lampen van de Action of Kruidvat, die direct verbinding maken met je telefoon via een app.
Daarnaast is er nog een populair manier om verlichting aan te sturen, namelijk via Zigbee en Z-wave. Beide protocollen vereisen een smarthome hub. De hub werkt als een verbinding tussen je slimme lamp en het internet, zoals afgebeeld op onderstaande afbeelding:
Zowel een WiFi als Zigbee/Z-wave apparaat verbindt met het internet via de router
Nadelen van alledaagse aansturing
Het grote nadeel van deze manier van aansturen is dat het via de Cloud gaat. Dat klinkt misschien vaag en ingewikkeld, maar het is heel eenvoudig uit te leggen: alle aansturing gebeurt door computers ergens in de wereld. Dat wil zeggen dat het signaal van je aanwezigheidsmelder gaat naar die computer ergens in de wereld, daar wordt de logica toegepast (zoals ‘lamp A aanzetten’), die aansturing wordt weer naar je huis gestuurd en de lamp gaat aan.
Privacy
Ten eerst is dit natuurlijk ten nadele van je privacy, want de eigenaren van die computers kunnen dus gewoon met je meekijken. Ze zien niet alleen welke apparaten er zijn toegevoegd aan je smarthome maar kunnen ook alle data ervan inzien. In de afgelopen jaren hebben smarthome bedrijven uit China zich dan ook niet altijd aan de privacy voorwaarden gehouden.
Snelheid
Dat heen en weer sturen van je data dat duurt even. Ooit gemerkt dat er een kleine vertraging zit tussen het aanzetten en het aangaan van je lamp? Dat komt dus omdat die signalen eerst een wereldreis moeten maken.
Onderlinge verbinding
Ooit gemerkt dat je twee (ogenschijnlijk) dezelfde slimme lampen hebt, maar ze niet aangestuurd kunnen worden door dezelfde app? Of dat je met verschillende hubs aan het werken bent, terwijl het allemaal op het Zigbee protocol werkt? Dat komt omdat de lampen aangestuurd worden door verschillende Cloud servers. Er zijn bedrijven die verbinding maken met al die verschillende servers, zoals de Homey doet. Maar ook dan blijft het een omweg en werken vaak niet alle functies zoals het hoort.
Internet afhankelijk
Hopelijk begrijp je inmiddels het plaatje, maar er is dus een internet verbinding nodig om de apparaten aan te sturen. Via het internet worden je signalen verstuurd naar de Cloud computer van bijvoorbeeld Tuya of Ikea. Valt je internet weg, dan valt ook je smarthome systeem weg.
Loxone verlichting aansturing
Loxone heeft een all-in-one oplossing voor het maken van een lichtplan. Zo hebben ze alles wat je nodig bent voor het maken van een automatisch aangestuurd lichtplan zelf ontworpen en gefabriceerd in Oostenrijk. Er is rekening gehouden dat het op hetzelfde systeem werkt als de rest van Loxone smarthome. Dat wil zeggen dat je verlichting kan samenwerken met je zonsverduistering, energie management, beveiliging, (rook) alarmsysteem, audio en eigenlijk met alles wat je fantasie kan bedenken.
Daarnaast kan je met Loxone zelfs een complete smarthome maken zonder ook maar één keer te verbinden met het internet. Alle configuratie en logica gebeurt lokaal, op de Miniserver. Je bent hierdoor onafhankelijk van je internetprovider, hebt geen vertraging omdat het lokaal wordt aangestuurd, geen last van privacy schending want niemand anders kan bij de data van je Miniserver en de apparaten zijn ontworpen om met elkaar te integreren.
Bron: Loxone | Demo lichtplan met Loxone
Loxone lichtsturing – Bedraad
Het aansturen van de verlichting in een smarthome is wat het huis uniek maakt. Geen aan/uit van de lampen, maar fade in/fade out. Lampen waarvan de lichtsterkte dynamisch wordt geregeld aan de hand van een lichtsensor in de ruimte. Of een lichtscène die tegelijk met een andere lichtscène aan kan gaan, zodat jij kan koken en de leeshoek ook verlicht blijft. Er zijn talloze voorbeelden te noemen als het gaat over het schrijven van een lichtplan voor een smarthome of commercieel gebouw.
Voor het aansturen van de verlichting heeft Loxone de volgende apparaten in haar arsenaal:
Miniserver
De Miniserver is het brein van elke Loxone systeem en is beschikbaar in drie varianten; Miniserver, Miniserver Compact en Miniserver Go. Alle drie zijn ze in staat om ingezet te worden om een lichtplan te configureren en aan te sturen.
Elke Miniserver kan worden uitgebreid met meerdere extensies. Dit zijn fysieke modules die gekoppeld worden aan de Miniserver om extra skills te kunnen toepassen. Zo is er bijvoorbeeld een extensie met voor het aansturen van KNX apparatuur.

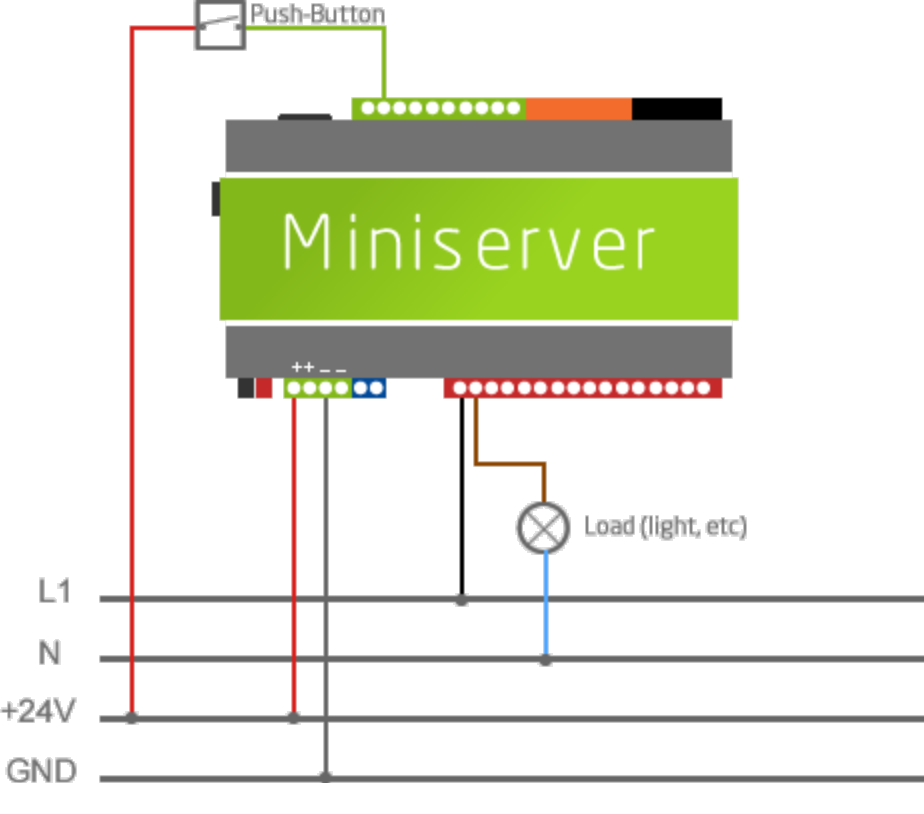

Bron: Loxone | 230V lamp aansturen met Miniserver
In het voorbeeld hier boven zie je een miniserver aangesloten op 24V. Rechtsboven zie je een 24V schakelaar aangesloten op de digitale ingang van de Miniserver. Linksonder zie je hoe de 230V lamp aangesloten is op de relais uitgang. De relais worden binnen in de Miniserver aangestuurd, in dit geval door de drukknop.
De relaisuitgangen kunnen enkel een Aan of Uit signaal geven. Het is in deze opstelling dus niet mogelijk om de lamp te dimmen. Hier ben je een Extensie voor nodig.
Relay Extensie
De Relay Extensie zorgt voor 14 extra digitale uitgangen, elk 16A. Deze uitgangen kan je kan gebruiken voor het aan en uitschakelen van lampen. Met de 14 uitgangen kan je 7 lampen aansturen.

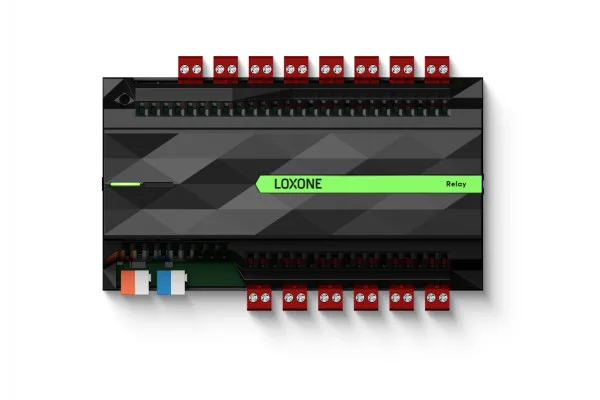

Bron: Loxone | Relais Extensie zorgt voor 14 extra digitale uitgangen
Dimmer Extensie
Deze extensie maak het mogelijk om conventionele 230V lampen te dimmen. Dat geldt voor zowel gloei als LED verlichting. De Dimmer Extensie heeft 4 universeel inzetbare dimkanalen en wordt middels de Link-interface gekoppeld met de Miniserver.

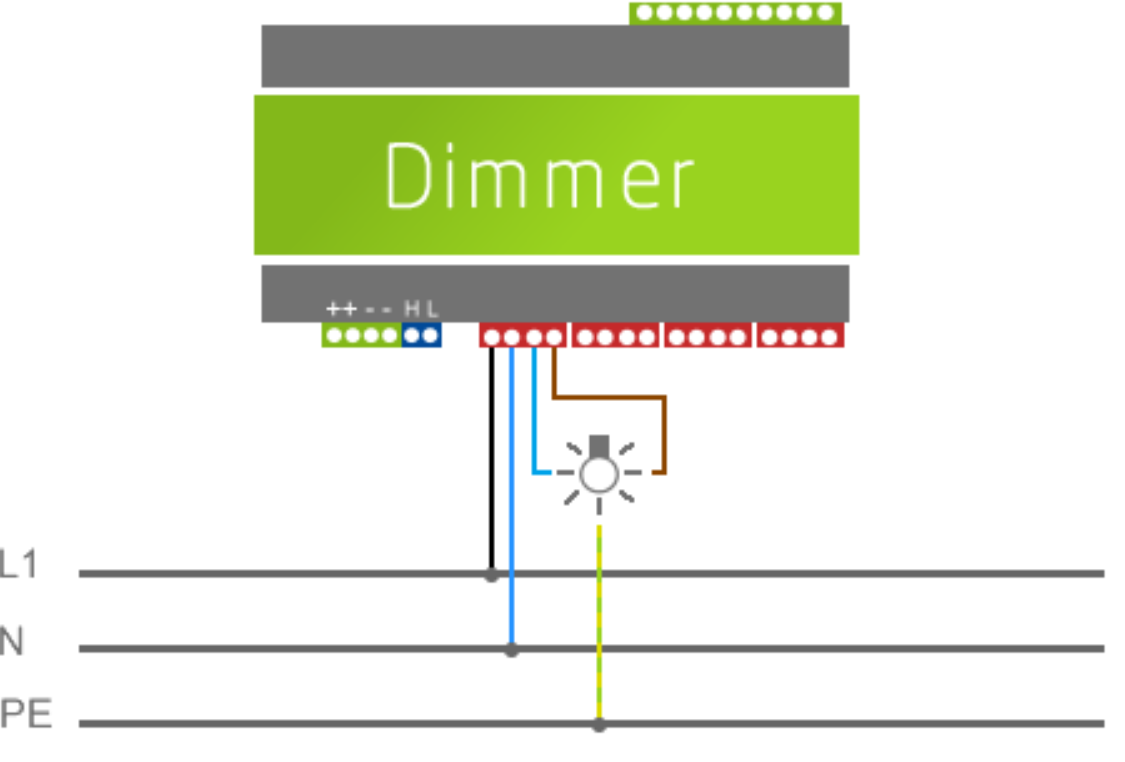

Bron: Loxone | 230V lamp aansturen met Dimmer Extensie
Hierboven zie je de schematische weergave van de bedrading. De L1 stuurt een +230V naar de Dimmer Extensie. Met deze stroom wordt de lamp bedient. Dat kan volle felheid zijn, maar ook ergens tussen in, pulserend of wat je ook kan bedenken. Het regelen van de aansturing gebeurt in de Miniserver.
DALI Extensie
Met de DALI Extensie kan je je Miniserver laten communiceren met DALI apparaten. DALI is een gestandaardiseerd aansturingsmethode voor industriële en commerciële verlichting. De spanning waar DALI mee werkt is laag, tussen de 11,5 en 22,5 Volt. DALI apparaten worden in veel verschillende vormen en maten geproduceerd, er is dus een grote keuze armaturen.

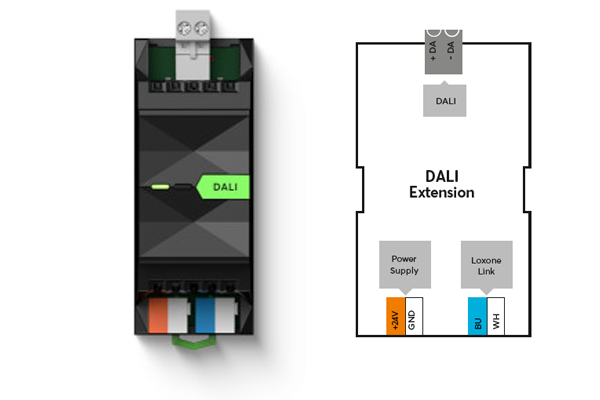

Bron: Loxone | Links: DALI Extensie als product – Rechts: Aansluitingen van DALI Extensie
In de bovenstaande afbeelding zie je op het linker plaatje welke aansluitingen de DALI Extensie heeft. Oranje is 24V power supply. Blauw is de Link kabel naar de Miniserver toe. Bovenin, het grijze blokje, is de plus en min naar de DALI apparaten. Per Extensie kunnen maximaal 64 lampen flexibel worden aangestuurd.
RGBW 24V Dimmer Tree
Met dit apparaat kan je alle 24V RGB+W verlichting aansturen. De dimmer is, evenals de eerder genoemde hardware, gemaakt om gemonteerd te worden op een DIN rail. Naast het dimmen kunnen we nu ook de kleuren aanpassen. Per dimmer kan in totaal maximaal 2,1A aangestuurd worden.

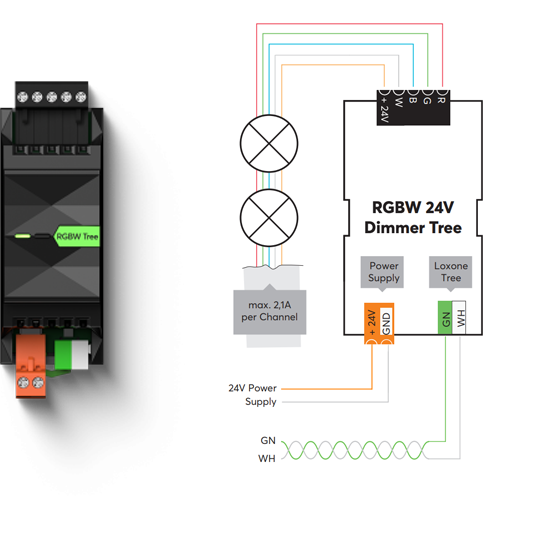

Bron: Loxone | Links: RGBW dimmer Tree als product – Rechts: Schematische weergave van bedrading
Zoals je ziet in het voorbeeld gaat ook hier 24V voeding naartoe. In tegenstelling tot een Loxone Extensie, wordt deze dimmer aangesloten door Loxone Tree. Bovenin zie je hoe er een +24V naar elke led gaat, samen met een R, G, B en W draad.

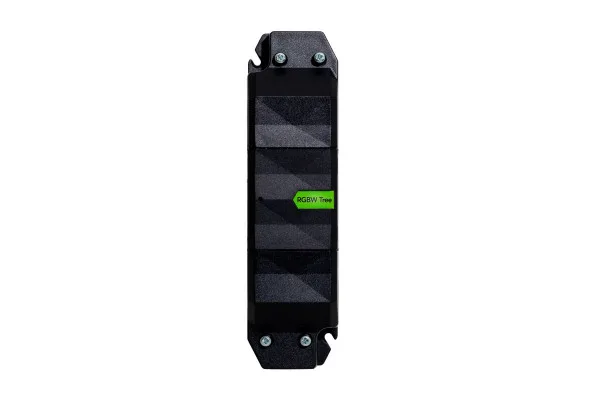

Bron: Loxone | RGBW 24V Compact Dimmer Tree
Er is van dit model ook een compacte versie beschikbaar. De compacte versie wordt niet geïnstalleerd op een DIN rail, maar in het gebouw zelf in de buurt van de LED lampen.
Loxone lichtaansturing – Draadloos
Natuurlijk is het niet altijd mogelijk om overal nieuwe kabels te trekken, en daar zijn ze bij Loxone ook van bewust. Daarom is Loxone Air ontwikkeld, een draadloos protocol dat is geïntegreerd in geselecteerde Loxone apparaten.
Ook in verschillende dimmers en andere lichtaansturing is Loxone Air geïntegreerd. Perfect voor de retrofit klus, waar het trekken van draden niet mogelijk is.
Om Loxone Air te kunnen gebruiken op de Miniserver ben je een Air Extensie nodig. Deze verbindt je door middel van de Link kabel met een Miniserver. De Miniserver Compact en Miniserver Go hebben een Air module geïntegreerd.
DALI Air
De DALI Air maakt een draadloze verbinding met DALI apparaten mogelijk. Er kunnen 10 DALI apparaten worden toegevoegd aan het Loxone systeem welke allemaal afzonderlijk kunnen worden bedient. Dit product is officieel DALI 2 gecertificeerd.

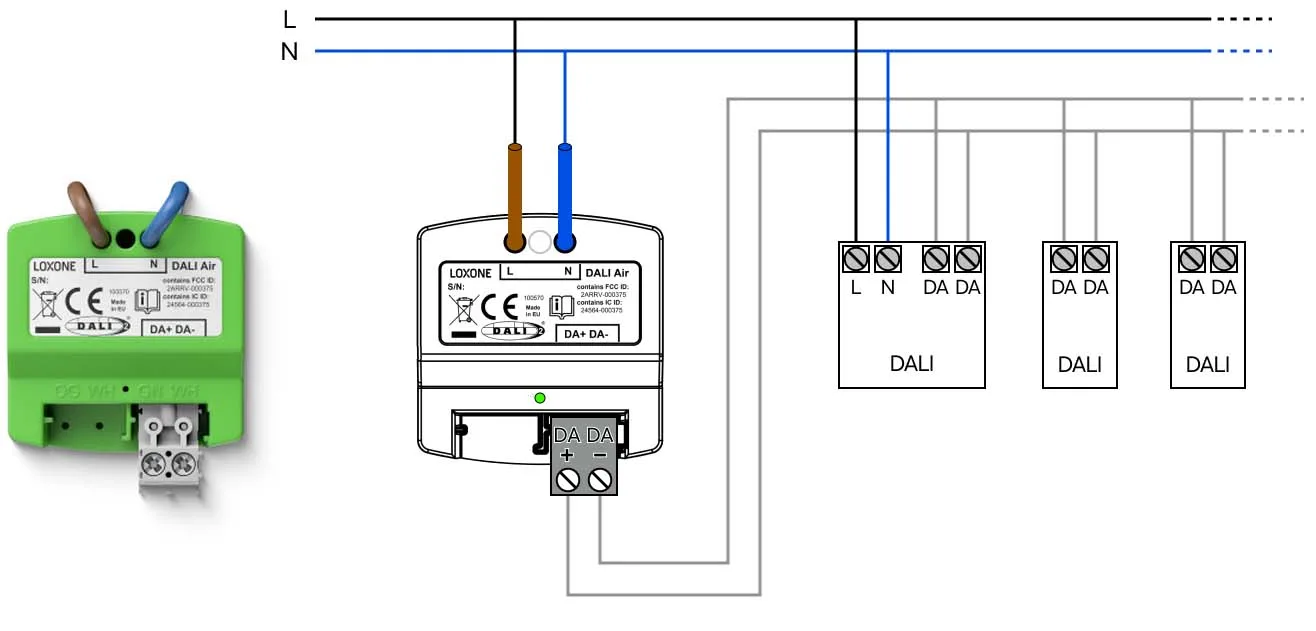

Bron: Loxone | DALI air als product (links) en bedrading (rechts)
Zoals te zien in bovenstaande afbeelding werkt de DALI Air op 230V en is draadloos verbonden met de Miniserver. De DALI Air wordt in de buurt van de armaturen geplaatst.
RGBW 24V Dimmer Air
Een draadloze dimmer voor alle RGB+W 24V ledverlichting. Deze dimmer is ontworpen om geplaatst te worden in de verdeelkast op een DIN rail. Met de RGBW 24V Dimmer Air krijg je 4 PMW kanalen met een maximum van 2,1A per kanaal.

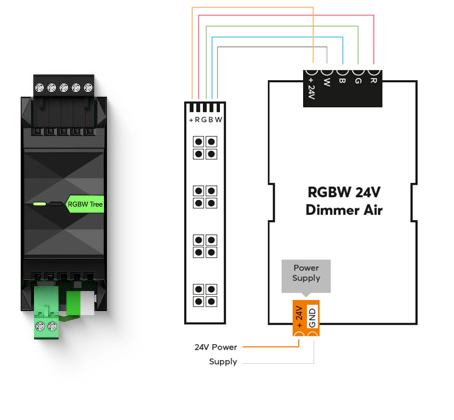

Bron: Loxone | RGBW 24V Dimmer Air (links) en bedrading (rechts)
In het voorbeeld hier boven zie je hoe de draadloze dimmer wordt aangesloten. Het oranje blokje onderaan voorziet de dimmer van 24V, en anders dan de Tree versie is er geen fysieke verbinding met de Miniserver. Dat gebeurt draadloos. Boven zie je hoe de Rood, Groen, Blauw en Witte led aangestuurd wordt. In dit voorbeeld is dat een ledstrip.
Loxone lampen
Naast de aansturing heeft Loxone ook een eigen serie lampen ontwikkelt. De lampen zijn ontworpen om te integreren met het bestaande Loxone domotica systeem. De lampen werken allemaal op 24V waardoor je met de dunne Tree kabel kan werken, wat flexibeler werkt en goedkoper is dan 230V bekabeling.
Loxone biedt meerdere type lampen die je kan gebruiken in het lichtplan van het gebouw. Dit zijn de type lampen:
LED spot RGBW

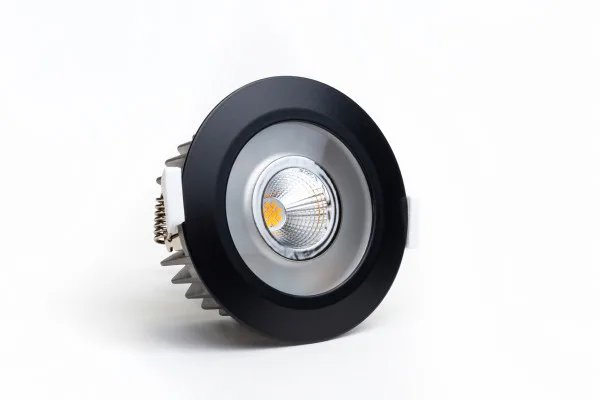

Bron: Loxone | LED spot RGBW
De LED spot RGBW is een inbouwspot die van warmwit licht tot diffuus gekleurd licht kan maken. De inbouwdiepte is 40mm en de leds zelf zijn tot een zeer laag niveau dimbaar.
De LED spot RGBW is beschikbaar in antraciet (zoals bovenstaande afbeelding) en in het wit. Daarnaast is de bedrade versie (Tree) en draadloze versie (Air) mogelijk. Ook opbouwspots zijn beschikbaar.
LED plafondlamp RGBW

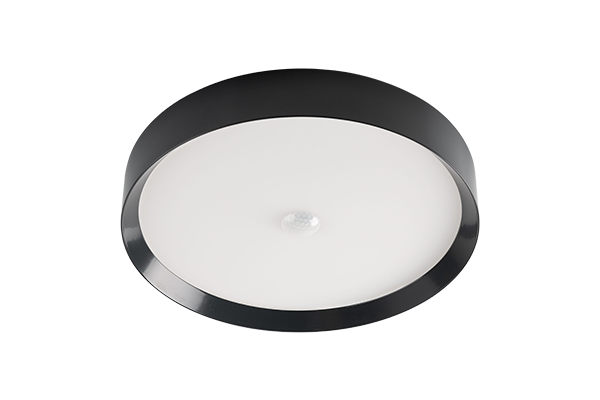

Bron: Loxone | LED plafondlamp RGBW
De LED plafondlamp heeft ook de mogelijkheid om te kiezen tussen warmwit licht en gekleurd licht. De LED lamp heeft een diameter van 30cm. Geïntegreerd in de lamp zit een bewegingsmelder en helderheidssensor in het midden van de lamp. Deze kunnen als sensor dienen voor het complete domoticasysteem, dus ook voor andere verlichtingen, zonnewering aansturing en aansturing van andere actuatoren.
Ook deze lamp is in twee kleuren verkrijgbaar, antraciet en wit. Daarnaast is de Tree en Air versie mogelijk om uit te kiezen.
LED Pendulum Slim RGBW

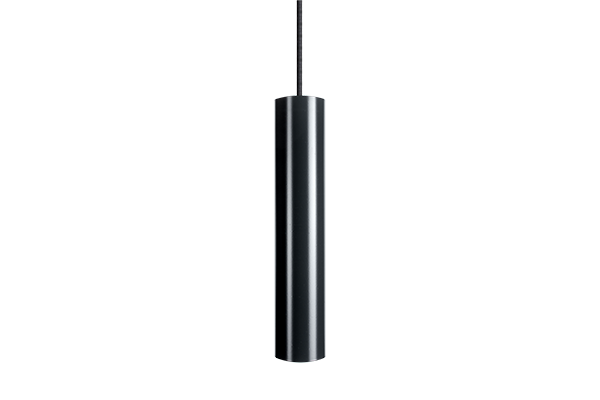

Bron: Loxone | LED pendulum Slim RGBW
De design lamp van Loxone die zowel gebruikt kan worden voor helder wit licht, als voor gekleurd licht. De lamp heeft een A++ label.
Ook deze lamp is verkrijgbaar in antraciet en wit. Zowel bedraad middels Tree, als draadloos middels Air is mogelijk voor de aansturing van de lampen.
LEDstrip

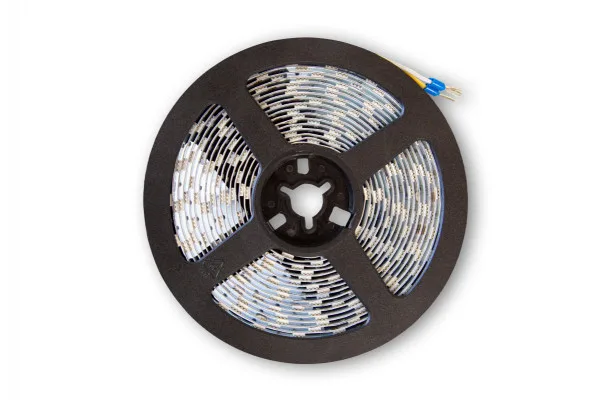

Bron: Loxone | LEDstrip
Loxone biedt verschillende LEDstrips. Zowel dimbaar wit strips als RGB strips worden aangeboden. Ook is er verschil tussen stofdicht en waterdichte strips.
Lichtplan maken

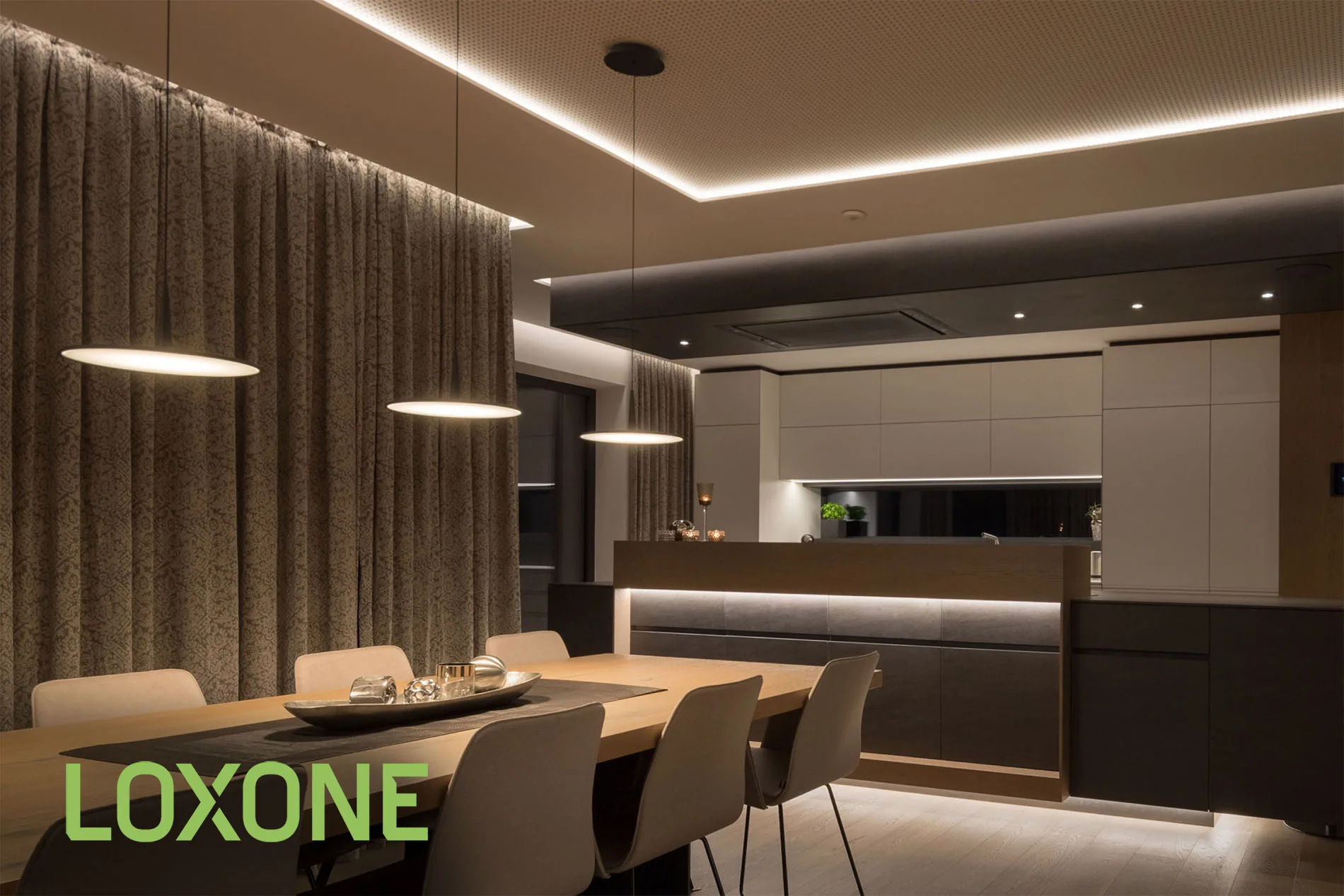

Bron: Loxone | Lichtplan met Loxone Pendulum, LEDstrips en inbouwspots
Het schrijven van een lichtplan is waar je je fantasie kwijt kan. Maar om een goed lichtplan te schrijven zijn de volgende stappen handig om af te gaan:
- Wat zijn de behoeften? Dat kan per klant verschillen. Voor een showroom zijn er andere behoeften dan voor een kantoorpand. En voor een woning kan het weer heel anders zijn. Ook is het noodzakelijk om te weten welke ruimtes meegenomen moeten worden in het lichtplan, welke soorten verlichting gebruikt moet worde en welke functies er nodig zijn.
- Kies de juiste producten: Denk bijvoorbeeld aan welke Miniserver, welke dimmers, of je gebruik maakt van Air of Tree verbindingen, welke bedieningselementen je wilt gebruiken en welke sensoren de verlichting moeten aansturen.
- Ontwerp in Loxone Config: Loxone Config is het configuratie programma om alle apparaten met een logica te verbinden. In het programma kan je de apparaten toevoegen die je in de vorige stap hebt genoteerd. Vervolgens kan je de ruimtes tekenen en de verlichting toevoegen. Ook kan je al een test configuratie maken door de logica toe te voegen.
Voorbeeld lichtplan met Loxone

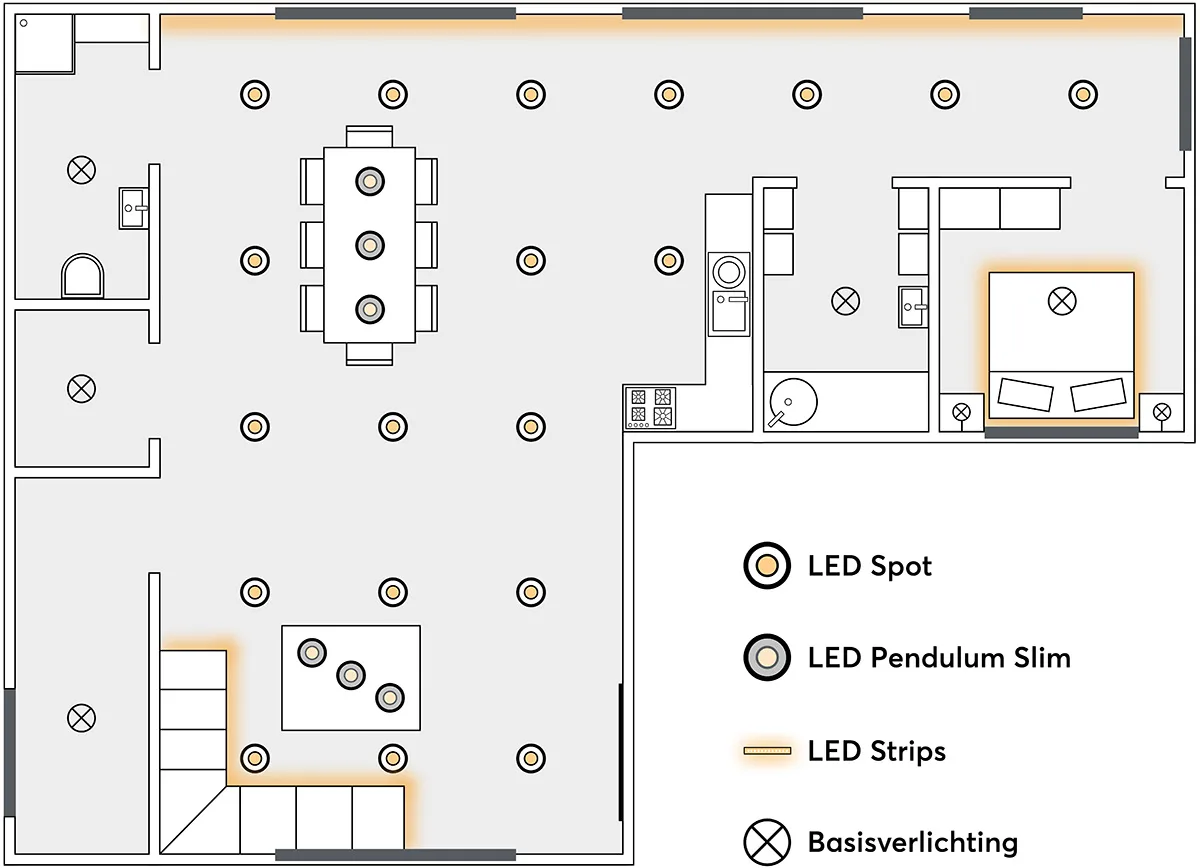

Bron: Loxone | Voorbeeld van lichtplan met 3 types 24V Loxone lampen en 1 type 230V lamp
In dit voorbeeld worden er in de ruimte 19x LED spots RGBW geplaatst die zorgen voor warm wit licht, en een gekleurde tint aannemen wanneer de scène wordt geactiveerd. Verder hangen er boven de bank en eettafel 2x 3stuks Pendulum Slim lampen. Ook deze zijn voorzien van RGBW LEDs wat de mood nog meer verhoogd. Rondom de bank, het bed en de lange wand zitten LED strips die dienen als indirecte lichtbron. Als laatste zijn er standaard 230V spots welke dienen als basisverlichting.
Lichtscènes instellen
Omdat we nu verschillende type verlichting hebben hangen in de ruimte, kunnen we ook flexibel zijn als het gaat om verschillende scènes. Er kan een scène worden gemaakt voor het koken, eten, tv kijken of als basisverlichting. Zo wordt de keuken extra verlicht tijdens het koken terwijl de rest van de ruimte dim verlicht wordt.
Ook is het mogelijk om de helderheid van de lampen aan te passen aan de lichtsterkte die gemeten wordt in de ruimte door verschillende lichtsensoren. Daarnaast kunnen de lampen aangestuurd worden door het alarm, bijvoorbeeld wanneer er rook wordt gedetecteerd of er iemand inbreekt.

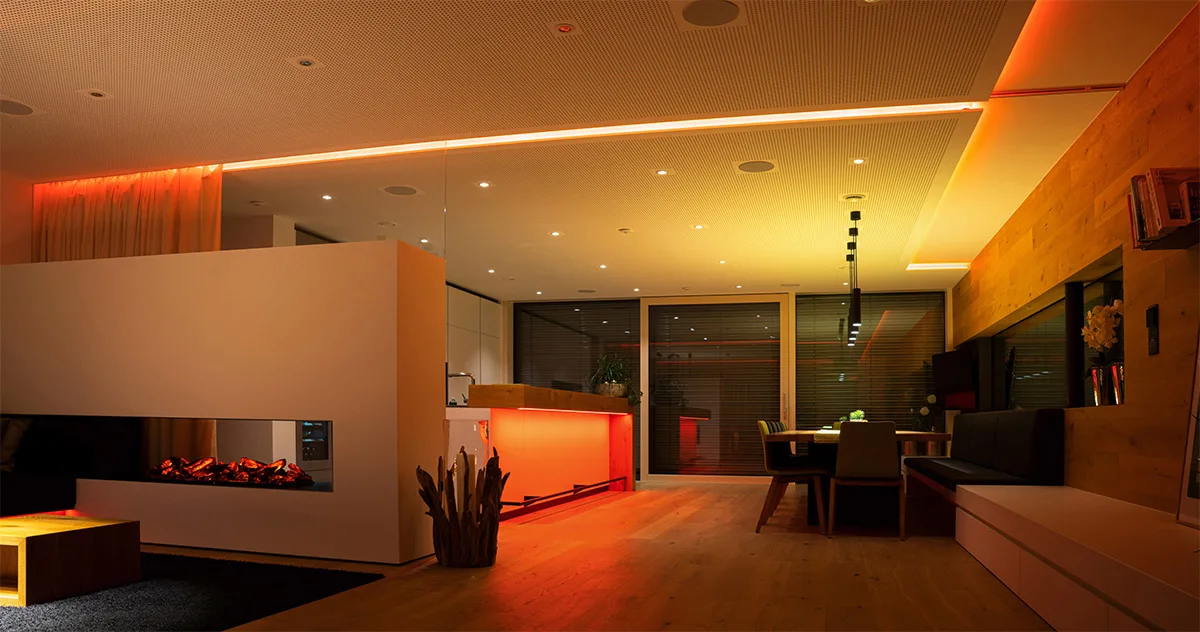

Bron: Loxone | Verschillende lichtplannen met Loxone
Conclusie
Loxone biedt alles dat je nodig bent voor het maken van een lichtplan. Van aansturende apparaten, sensoren, de lampen zelf tot de aansturing van de lampen.
In Loxone Config kan je de lampen met elkaar verbinden en de logica toepassen voor het lichtplan.
