Loxone als merk
Het bedrijf Loxone hebben we al eerder beschreven in een blog. Het is een Oostenrijks bedrijf dat een complete oplossing kan leveren voor een domotica systeem. De installatie van het Loxone systeem wordt aangeraden om te laten uitvoeren door een Loxone installatie partner. De partner heeft een uitgebreide interne cursus gevolgd bij Loxone en heeft kennis van de mogelijkheden en het assortiment, wat erg handig is tijdens het voorbereiden van je project.
Naast slimme verwarming levert Loxone ook oplossingen voor verlichting, zonnewering, audio, beveiliging, toegangscontrole en ondersteunt andere protocollen zoals KNX en EnOcean.
Verwarming in moderne gebouwen
Tegenwoordig wordt het klimaat in moderne gebouwen door verschillende bronnen beheert. Dit kan leiden tot verwarring bij de gebruiker van het gebouw. Door die verwarring is de klimaatbeheersing ook vaak niet optimaal ingericht, wat tot energieverlies kan leiden. Door een goed doordacht klimaatbeheersingsplan in je domoticasysteem kan je veel energie en verwarring besparen.
Verschillende warmtebronnen
In een gebouw, of het nou een woning of kantoorpand is, zitten vaak verschillende warmtebronnen om te zorgen voor een instelbare kamertemperatuur. Een aantal voorbeelden van de verschillende warmtebronnen zijn:
- Vloerverwarming: Wordt steeds vaker toegepast in de nieuwbouw en grote renovatie projecten. Vloerverwarming is een verwarmingssysteem dat is ingebouwd in de vloer. Omdat de vloer wordt verwarmt, zal de warmte gelijkmatig over de ruimte worden verdeelt. Nog een voordeel is de energiebesparing die vloerverwarming oplevert, welke zijn energie efficiënter kwijt kan vanwege het grote oppervlakte van de vloer. Het is echter wel een grote kluif om een vloerverwarming in een bestaand gebouw te installeren en zal hoge kosten met zich meebrengen in vergelijking met een traditionele verwarming.

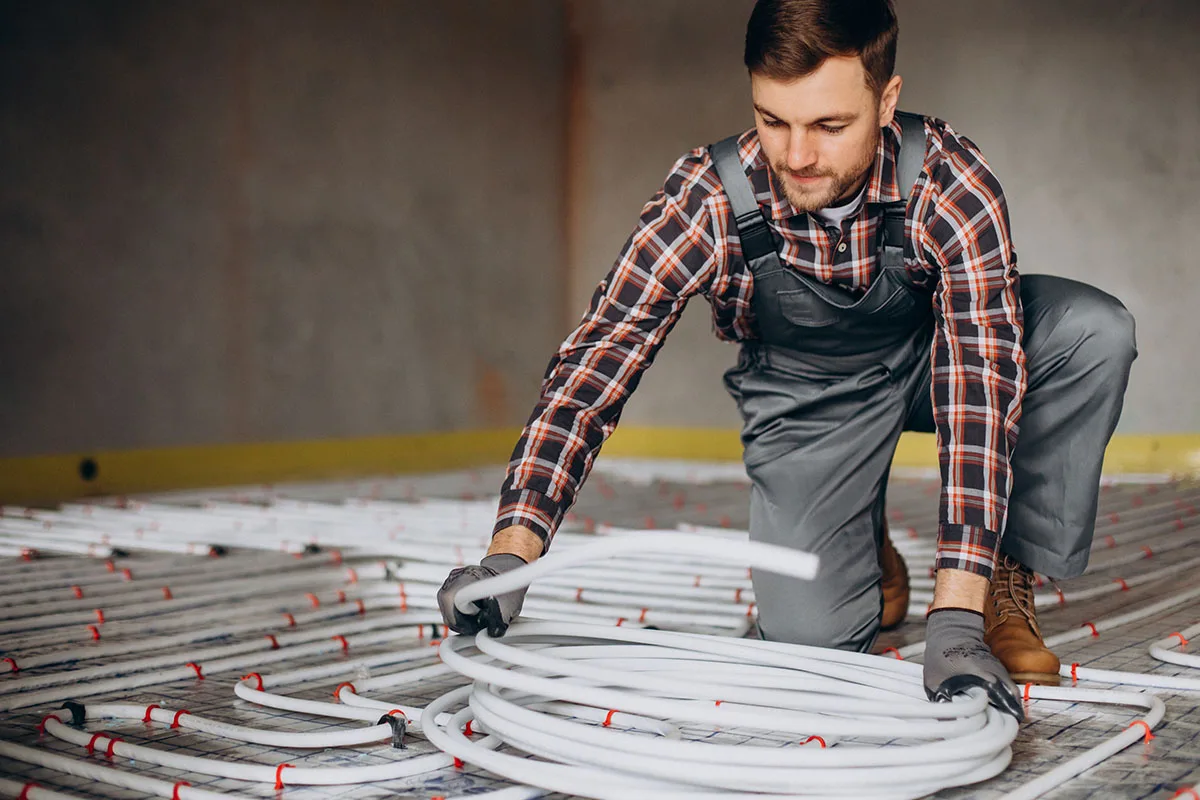

Installateur bezig met vloerverwarming leggen
- Warmtepomp: Een manier van verwarmen dat de afgelopen aantal jaar in populariteit gestegen is, voornamelijk bij particulieren. Het vaakst gekozen type warmtepomp bij particulieren is de lucht-warmtepomp gecombineerd met een cv-ketel, ook wel hybride warmtepomp genoemd. Het grote voordeel van deze manier van verwarmen is dat het erg efficiënt is (SCOP tot 5) en de installatie relatief eenvoudig is. Het is handig om te weten dat er naast de populaire hybride warmtepomp nog andere soorten warmtepompen bestaan zoals de bodem-warmtepomp en water-warmtepomp.

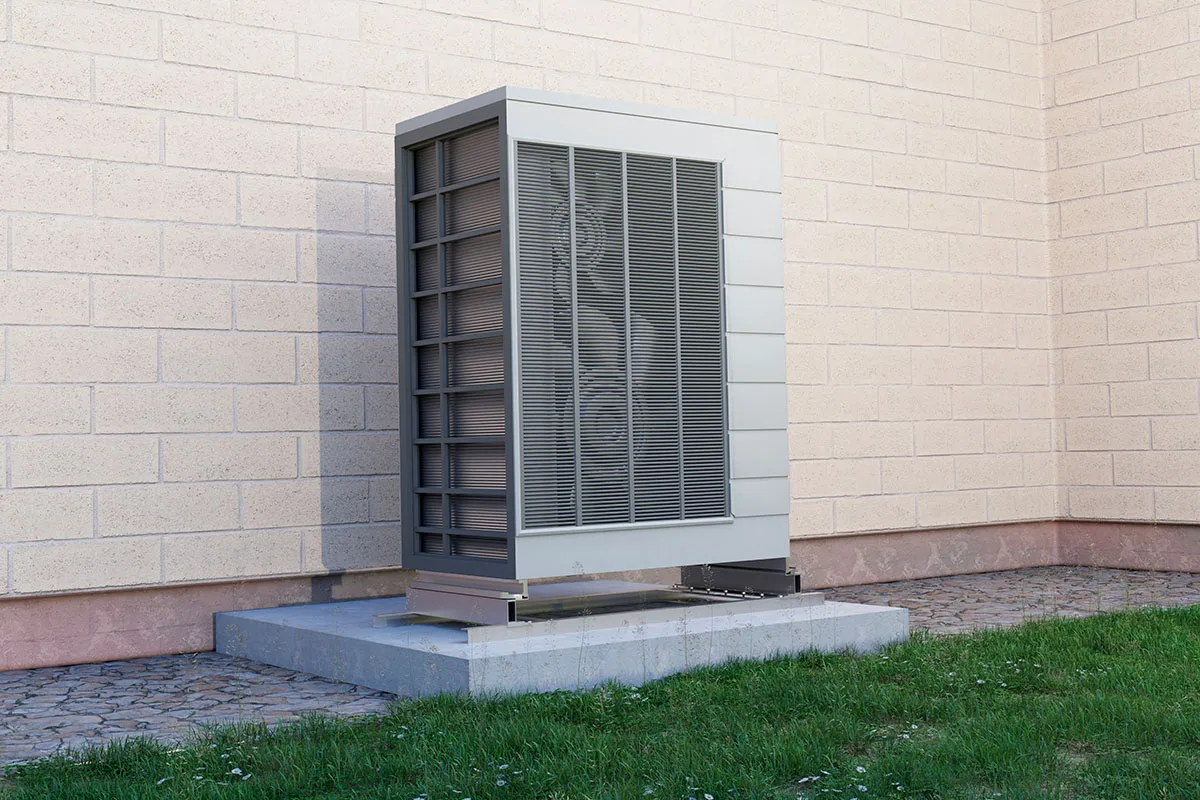

Warmtepomp buiten woning
- Elektrische verwarming: Is een manier van verwarmen op basis van elektriciteit. Dat kan door elektrische radiatoren, elektrische vloerverwarming en infraroodverwarming. Het voordeel van elektrische verwarming is dat het installeren eenvoudig is en er vrijwel geen onderhoud nodig is. Helemaal ideaal is het wanneer je elektrische verwarming combineert met zonnepanelen. Als je afhankelijk bent van je energieleverancier kunnen de kosten van het verwarmen soms hoog oplopen wanneer je enkel elektrisch verwarmt.

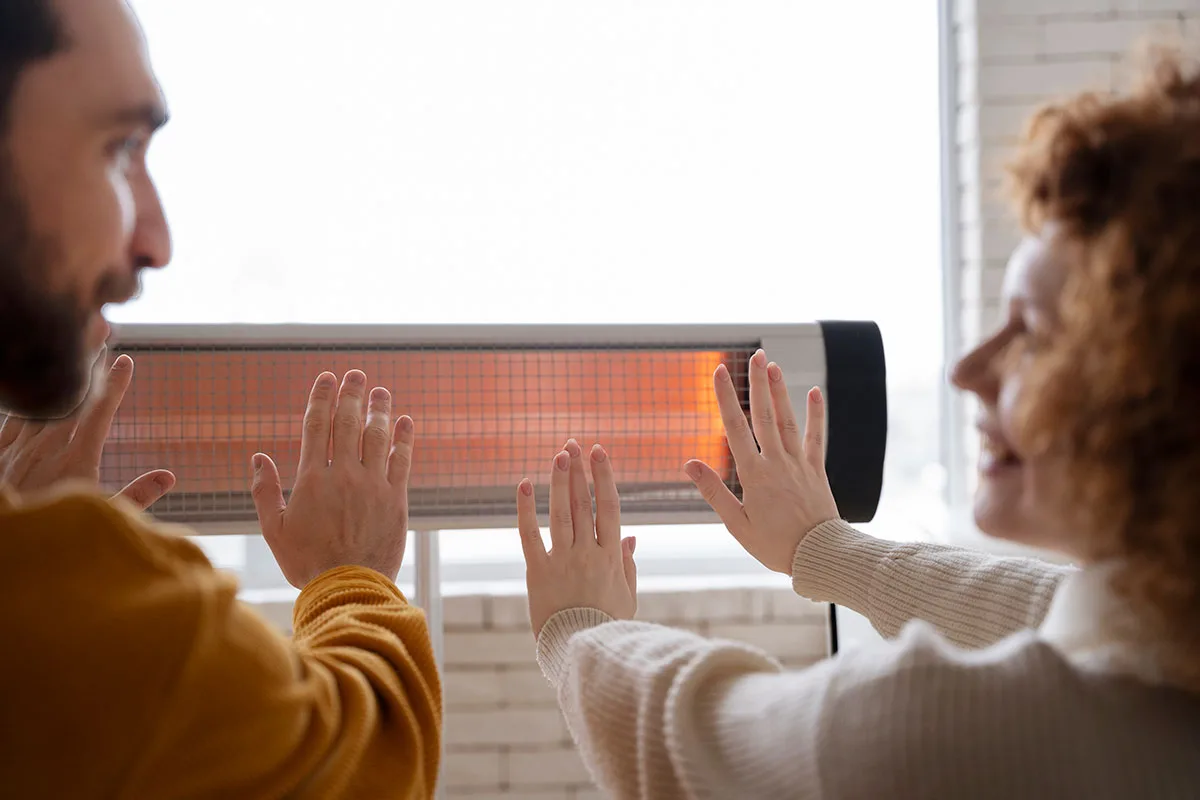

Verwarming middels infraroodkachel
- Verwarmen met HVAC/AC: HVAC staat voor Heating, Ventilation en Air Conditioning. De naam zegt het al, met dit systeem kan je een ruimte verwarmen, ventileren en koelen. Er zijn twee gangbare HVAC systemen; een systeem om van koude buitenlucht warme binnenlucht te maken én een systeem om van koude buitenlucht warm water te maken. Om te ruimtes te verwarmen is het eerste systeem doorgaans vaak gebruikt. Een HVAC systeem is efficiënter dan een gasgestookte cv-ketel en stoot op zichzelf geen CO2 uit. Of je helemaal CO2 neutraal verwarmt hangt natuurlijk af van je energie bron.

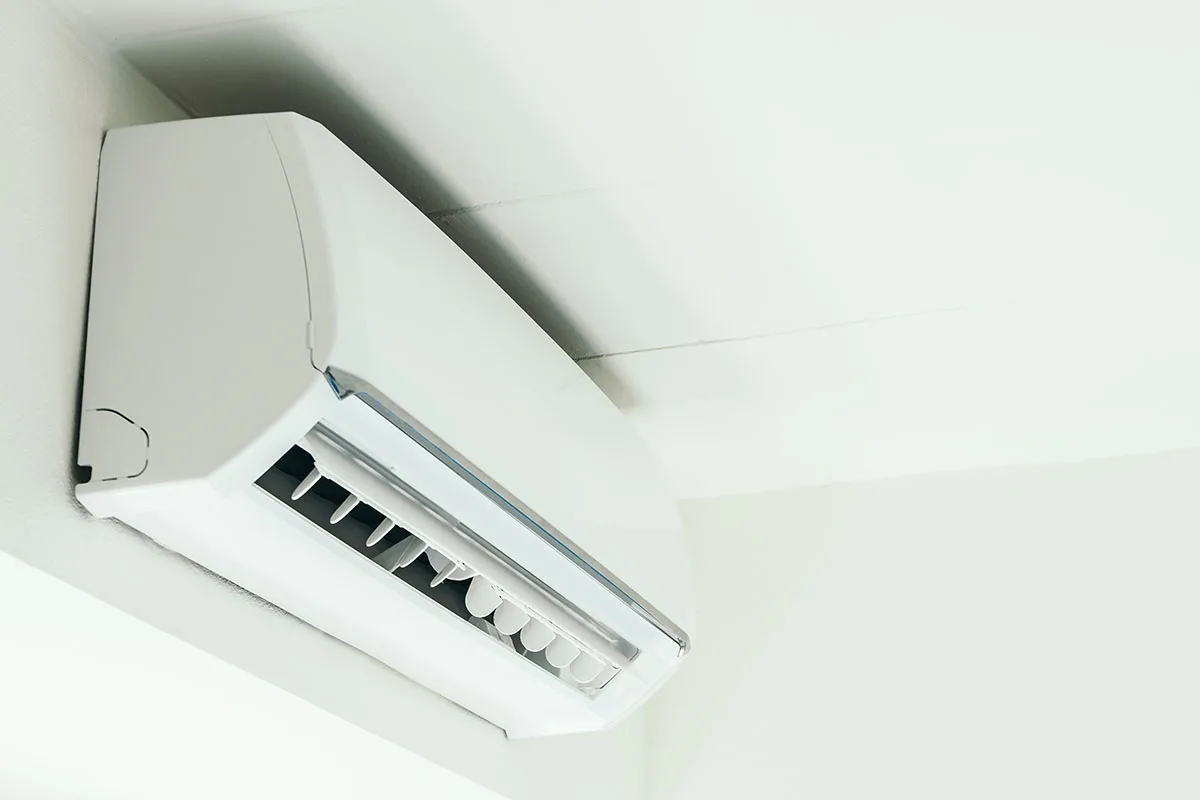

Airco die de ruimte verwarmt
- Ventilatie met MVHR: Een innovatief idee dat staat voor Mechanical Ventilation with Heat Recovery. Het MVHR ventilatiesysteem voert vochtige, vervuilde lucht af uit natte ruimtes zoals de badkamer en keuken, en wint warmte terug uit die lucht. Die warmte wordt vervolgens gebruikt om de verse lucht van buiten naar binnen te verwarmen. Het systeem werkt dus met drie stappen; Stap 1: Afvoer van vervuilde lucht. Stap 2: Warmteterugwinning uit de vervuilde lucht. Stap 3: Warmte stoppen in de toevoer van verse lucht. Het voordeel van dit systeem is dat het zorgt voor een gezond binnenklimaat door de continue toevoer van verse, verwarmde lucht. Ook voorkomt het vochtproblemen omdat de natte vervuilde lucht constant wordt afgevoerd. Het nadeel is wel de hoge installatiekosten en de vereiste periodieke onderhoud.

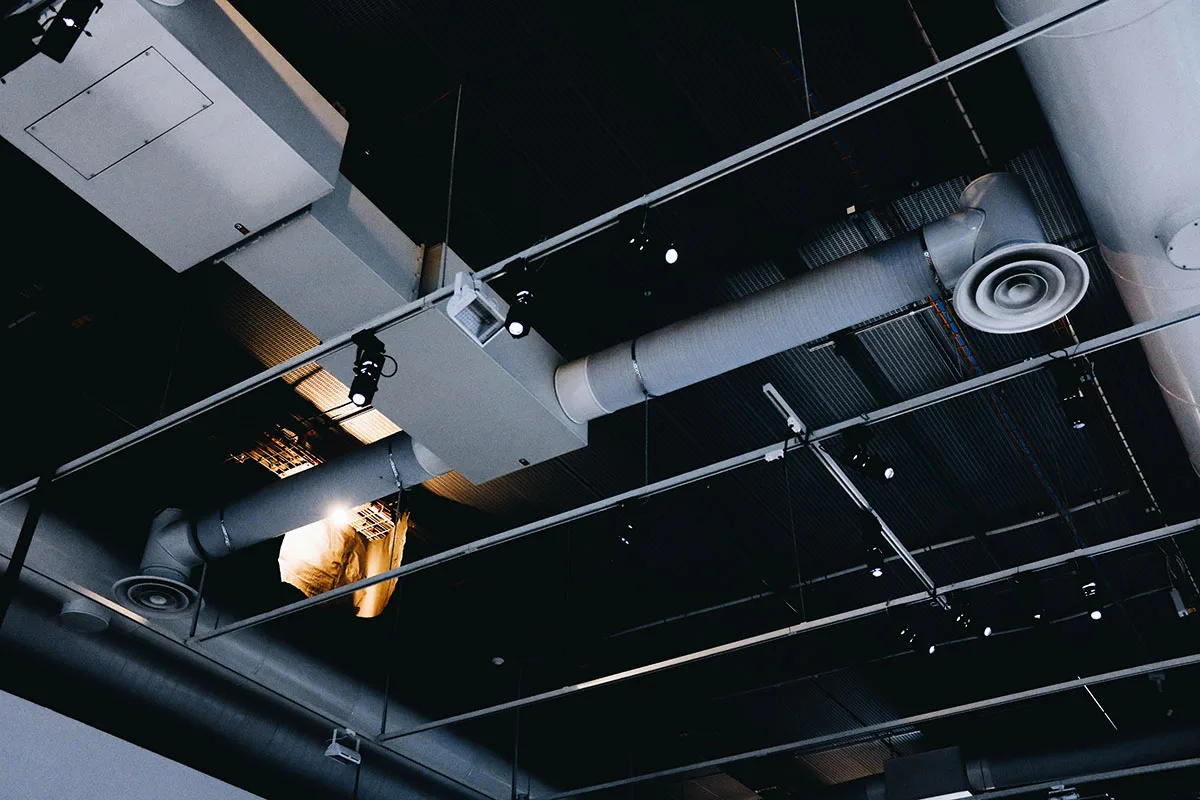

Ventilatiebuizen van het MVHR systeem
Aansturing is onoverzichtelijk
Het is natuurlijk super dat er meerdere manieren zijn van het verwarmen van een gebouw, maar dat kan het ook onoverzichtelijk maken. Vooral wanneer je in de loop der tijd een warmtebron toevoegt aan je klimaatbeheersing zal het aansturen steeds ingewikkelder worden. Zo heb je voor veel elektrische kachels een aparte app, je vloerverwarming is weer anders aangestuurd en wanneer je een warmtepomp wilt installeren ben je weer op een andere interface aangewezen.
Klimaatregeling met Loxone
Met Loxone kan je alle warmtebronnen regelen vanuit één interface. Dit is niet alleen overzichtelijk, maar stelt je ook in de gelegenheid om de klimaatbeheersing compleet te automatiseren. Dat is uiteindelijk natuurlijk waar ook een goed domotica systeem voor ontworpen is.
Door gebruik te maken van temperatuur sensoren in een ruimte weet Loxone precies wat er nodig om te voldoen aan de behoefte. Via de Loxone app of Loxone Config kan je per ruimte, zelfs per zone in die ruimte, instellen wat de temperatuur moet zijn op elk gewenst moment.
Elk gewenst moment betekend via een standaard tijdschema, zodat je elke ochtend voor en na het werk een verwarmde keuken hebt. Daarnaast kunnen temperatuur en aanwezigheidssensoren je extra controle geven over het beheersen van de temperatuur in het gebouw. En tot slot kan je op basis van internetgegevens je verwarming nog aansturen. Wanneer het buiten onder een bepaalde temperatuur is, mag de verwarming in de schuur bijvoorbeeld uit.
Bron: Loxone + Domotiseren | Zoneverwarming van Loxone op schema
Loxone producten voor verwarmen
Bij het domoticasysteem van Loxone hoort een gedeelte klimaatbeheersing, waaronder het verwarmen. Loxone heeft rekening gehouden met de twee soorten projecten die je in de praktijk kan tegenkomen wanneer je verwarming wilt integreren voor een domotica project.
Nieuwbouw
Bij nieuwbouw projecten heb je als domotica planner de meeste vrijheid en dit heeft dan ook vaak de voorkeur. Omdat het nieuwbouw is kan je kiezen voor de Tree techniek van Loxone; de bedrade versie van het domotica systeem. Het voordeel van de bekabelde systeem is dat het stabiel en betrouwbaar is. Je bent niet afhankelijk van een objecten en muren die je verbinding kunnen storen en hebt meer functionaliteit dan de draadloze versie. Het is echter mogelijk om een deels bedraad systeem, middels Loxone Tree, aan te leggen. En een gedeelte draadloos te verbinden middels Loxone Air.
Renovaties
Bij renovaties heb je vaak niet de mogelijkheid om alle kabels te trekken die nodig zijn voor het Loxone Tree systeem. En dat is geen probleem, want Loxone heeft haar eigen draadloze communicatieprotocol ontworpen; Loxone Air. Met Loxone air kan je eenvoudig installaties aanleggen waar het trekken van draden geen optie is. Daarnaast is de draadloze oplossing vaak wat goedkoper dan de Tree, omdat er minder installatiekosten zijn. Een nadeel van Loxone Air is de afhankelijkheid van een goede onderlinge verbinding en een beperkte functionaliteit ten opzichte van de Loxone Air. Maar voor 9 van de 10 renovaties kan je prima uit de voeten met een draadloos domotica systeem met Loxone Air. Natuurlijk is het ook afhankelijk van de installateur, hoe meer ervaring en kennis de installateur in huis heeft, hoe meer er mogelijk is.
Stelventiel

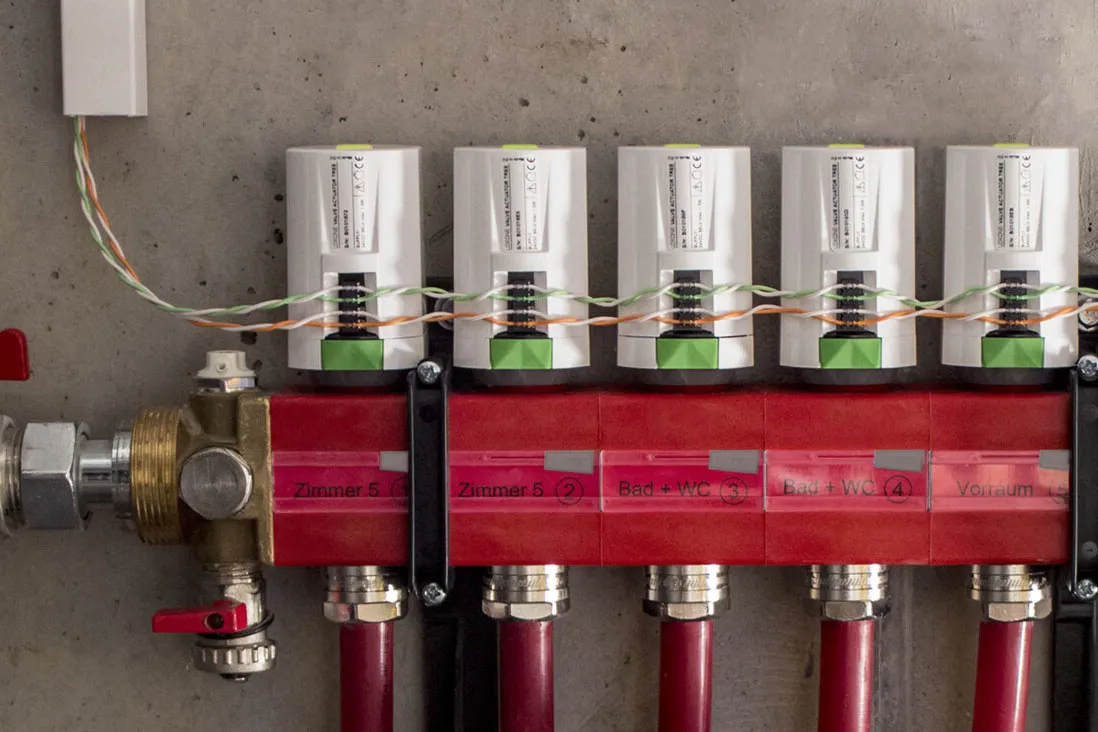

Bron: Loxone | Stelventielen Tree op verwarmingscircuit verdeler
Het Loxone stelventiel is een apparaat dat het doorlaten van verwarmingswater kan regelen. Dat kan zowel op de verwarmingsbuizen van de vloerverwarming, een verwarmingscircuit verdeler zoals hierboven afgebeeld of op traditionele radiatorventielen. Het stelventiel is beschikbaar voor Loxone Tree (bedraad zoals hierboven afgebeeld) en voor Loxone Air (draadloos) welke werkt op 2x AA batterijen.
Het draadloze Loxone stelventiel Air heeft een ingebouwde temperatuursensor waardoor je de kamertemperatuur kan registreren. Los van deze sensor is het wel raadzaam om meerdere sensoren te koppelen aan de ruimte voor een accurater inzicht.
Het stelventiel wordt aangestuurd door de Miniserver, welke berekend hoeveel water er doorgelaten moet worden. Het stelventiel opent vervolgens zonder geluid het ventiel tot de stand dat hem is opgedragen door middel van een stille stappenmotor.
Elk Loxone stelventiel komt met verschillende ventieladapters zodat het de meeste verwarmingsventielen kan vervangen. Wanneer je onconventionele verwarmingsventielen tegenkomt kan je in de Loxone webshop andere adapters kopen.
Ruimteklimaat Sensor

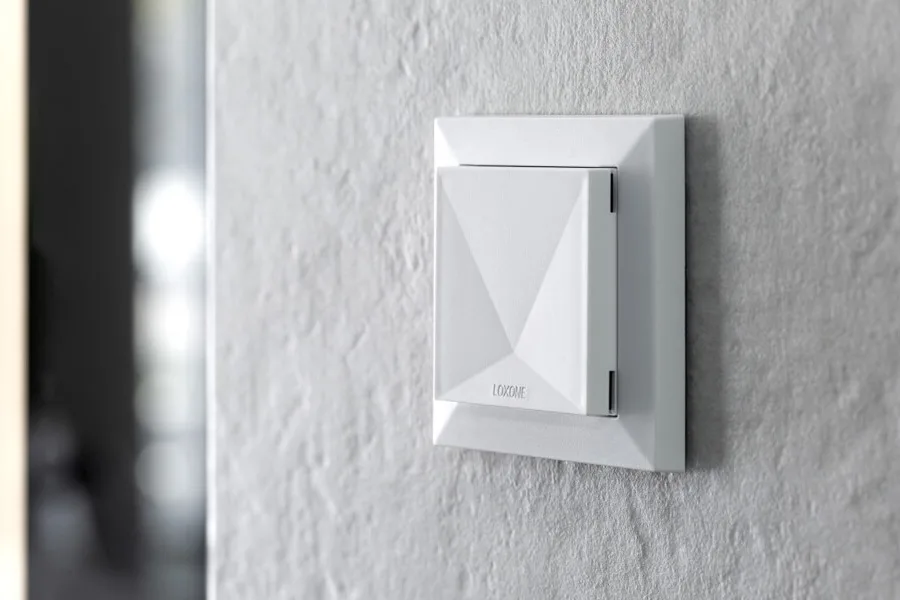

Bron: Loxone | Ruimteklimaat sensor op de muur
Met de ruimteklimaat sensor kan je drie waarden meten: Temperatuur, luchtvochtigheid en CO2. Deze gegevens kan de Miniserver gebruiken om de verwarming, verkoeling en ventilatie systemen in het gebouw aan te sturen.
De ruimteklimaat sensor is beschikbaar in twee kleuren, namelijk wit en antraciet. Daarnaast is ook van dit product een bekabelde versie (Tree) en een draadloze versie (Air) te koop.
Het uiterlijk van de ruimteklimaat sensor is in één lijn met de rest van het Loxone assortiment en is daarom geen visueel hinderlijke toevoeging in het gebouw.
Temperatuur en Vochtheidssensor Sauna

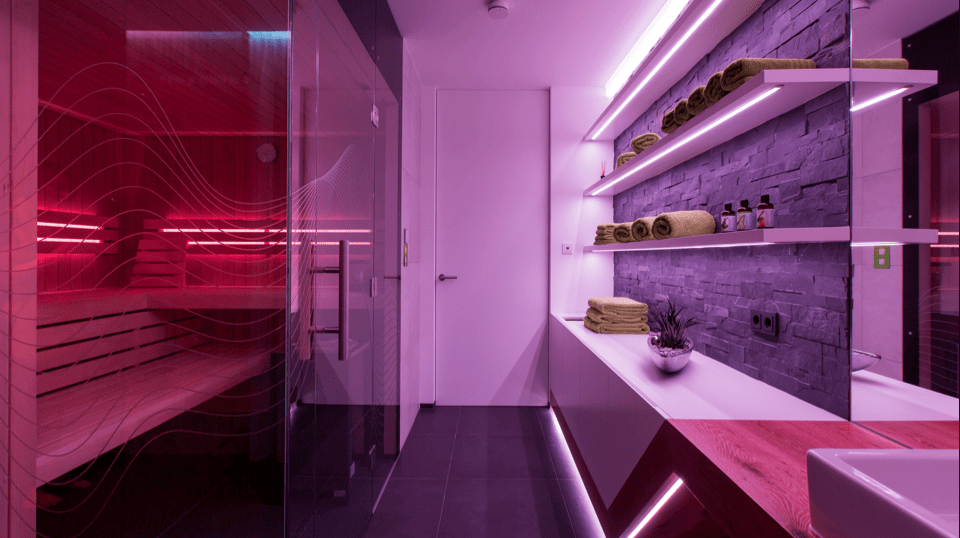

Bron: Loxone | Binnenkant van een Loxone aangestuurde sauna
Ook voor sauna aansturing kan je terecht bij Loxone producten. Met deze sensor meet je de temperatuur en vochtigheid in de sauna en is bestand tegen temperaturen van -30 °C tot 120 °C. De meetsonde is gemaakt van roestvrijstaal en de sensorkop zelf is drukdicht bevestigd.
Temperatuur en Vochtheidssensor Buiten

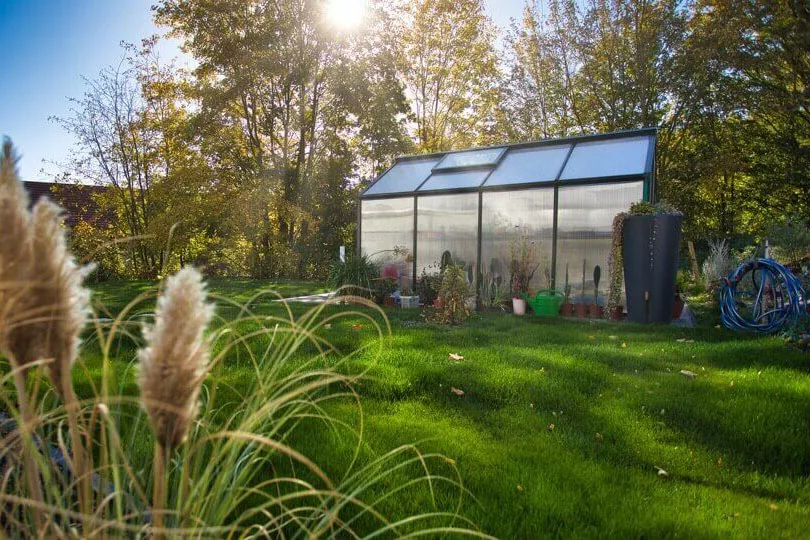

Bron: Loxone | Een kas waarvan de temperatuur en luchtvochtigheid wordt gemeten
Ook buiten kan het handig zijn om de temperatuur en vocht te meten, zoals in een kweekkast. Met de temperatuur en vochtmeter voor buiten krijg je hier inzicht in. De sensor is gemaakt van roestvrij staal en werkt met alle apparaten die 0-10v signalen kunnen ontvangen.
1-Wire temperatuur sensoren

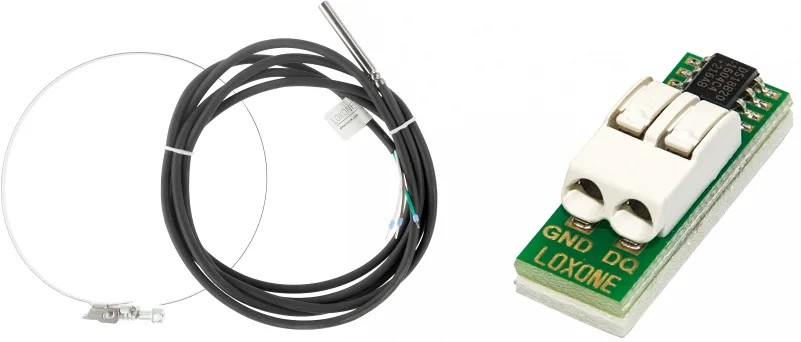

Bron: Loxone | Buiten (links) en binnen (rechts) 1-Wire sensor
De 1-Wire temperatuur sensoren van Loxone meet de temperatuur van de ruimte en is beschikbaar als binnen en buiten variant. De 1-Wire sensoren kan worden aangesloten op de Loxone 1-Wire extensie om hem te implementeren in het bestaande domotica systeem. Daarnaast kan het worden aangesloten op elk ander 1-Wire toestel.
Aansturing van verwarming
Het Loxone domotica project wordt aangestuurd door de Miniserver, Miniserver Compact of Miniserver Go. De Miniserver is het denkend brein van de domotica installatie en ontvangt alle data van de omgevingssensoren. Heb je bijvoorbeeld aanwezigheidssensoren in je systeem? Dan krijgt de Miniserver het direct te weten wanneer er aanwezigheid is in een ruimte.
Alle informatie die de Miniserver binnenkrijgt wordt door een ‘logica’ bestand gehaald. Dit logica bestand dient de Loxone installateur aan te maken. In het bestand staan alle automatiseringen, scènes, tijdsplanningen en logische functies van het domotica systeem. Dit bestand aanmaken gaat via Loxone Config, de installatie interface van Loxone.
Het instellen van de verwarming in Loxone Config is lastig om uit te schrijven, dus hebben we een duidelijke video van het youtube kanaal van Loxone toegevoegd. De uitleg is in Oostenrijk opgenomen, maar er is een Nederlandse ondertiteling beschikbaar.
Fases van slimme warmteaansturing
Inmiddels hebben we alle ingrediënten om een geautomatiseerd verwarmingsaansturing te maken in een gebouw. Om dat te doen is het handig om te weten welke stappen er zijn in het automatisch aansturen van de verwarming.
Stap 1: Bepaal de gewenste comforttemperatuur
De gewenste comforttemperatuur kan in Loxone Config en via de Loxone app worden ingesteld. Je kan de temperatuur instellen per verdieping, ruimte en per zone.
Stap 2: Meting van de temperatuur
Nadat de Miniserver weet wat de comforttemperatuur is van de ruimte, is hij data nodig. De data zal moeten komen uit de eerder besproken temperatuur sensoren die zijn aangesloten via de Tree of Air techniek aan de Miniserver. Door de temperatuursensoren in de ruimte uit te lezen weet de Miniserver wat de huidige temperatuur is.
Stap 3: Analyseer overige data
Los van de temperatuur zijn er andere aspecten waar de Miniserver rekening mee kan houden. Zo kan je het domoticasysteem zo programmeren dat de comforttemperatuur niet bereikt hoeft te worden wanneer er geen aanwezigheid is gemeten in een ruimte, of tussen 00:00 en 05:00 op doordeweekse dagen. Daarnaast kunnen zonlichtsensoren, weerstations, CO2 sensoren en camera’s verbonden worden om het verwarmingsplan aan te sturen.
Stap 4: Bereken de optimale verwarmingsinstellingen
De Miniserver heeft nu alle data die hij nodig is om de optimale verwarmingsinstellingen te berekenen. Hier wordt rekening gehouden met alle data van de sensoren maar ook met de verschillende opties om te verwarmen. Combineer je bijvoorbeeld een HVAC met vloerverwarming en een infraroodpaneel? Dan zal de Miniserver afhankelijk van waar mensen aanwezig zijn en wat de luchtkwaliteit is het meest optimale verwarmingsinstelling berekenen.
Stap 5: Aansturing van de verwarmingsinstallatie
En dan is het eindelijk zover, de verwarming kan worden aangestuurd. Door de vorige stap weet de Miniserver precies welke actuatoren geactiveerd moeten worden. Deze voeren de opdracht van de Miniserver uit en de ruimte warmt op.
Stap 6: Monitoring en optimalisatie
Het domoticasysteem blijft de waardes monitoren voor een continue temperatuur optimalisatie. De verwarmingsinstellingen worden daarom ook constand bijgesteld om zo efficiënt en comfortabel de ruimte op temperatuur te houden.
Conclusie
Loxone heeft alles in huis om intelligente verwarming toe te passen en te implementeren in het bestaande domotica systeem. Met verschillende producten die Loxone zelf produceert is het mogelijk om het verwarmingsplan van een gebouw compleet te automatiseren.
Naast automatiseren blijft de Miniserver ook luisteren naar wat de sensoren te melden hebben. Zo kunnen aanwezigheid, CO2 waardes, weerstations en de lichtsterkte invloed hebben op de uiteindelijke aansturing van de verwarmingsinstallatie.
Voor het programmeren van het verwarmingsplan komt een stuk ervaring en kennis in Loxone Config kijken. De erkende installatiepartners van Loxone hebben hier een speciale training voor gevolgd en kunnen daar mee helpen.
