Loxone is een domotica fabrikant
Loxone maakt sinds 2009 haar eigen domotica systeem. Het bedrijf is begonnen in Oostenrijk en is inmiddels in meerdere landen gevestigd. Het ontwerpen en installeren van een domotica systeem van Loxone gebeurt doorgaans door een Loxone installatie partner. Deze partners hebben intern bij Loxone een uitgebreide cursus moeten volgen om het systeem en het assortiment uit hun broekzak te leren kennen.
Loxone werkt draadloos en bedraad
Het protocol dat Loxone gebruikt hebben ze zelf ontworpen. Er zijn twee varianten hoe de domotica installatie kan worden ontworpen. Namelijk met Loxone Tree, een bedraad systeem waarbij er tot 80% minder draden getrokken moeten worden ten opzichte van een traditioneel bekabelingssysteem. En dan is er nog de draadloze tegenhanger, Loxone Air. Met Loxone Air worden de sensoren en actuatoren draadloos aangestuurd.
Aangestuurd door de miniserver
Het ontvangen van de sensordata, programmeren van de logica en aansturen van de actuatoren gebeurt allemaal lokaal in de Miniserver. Dit is in feite een computer die het hele domotica systeem aanstuurt. De Miniserver kan geheel los van het internet draaien, en is dus niet afhankelijk van wifi. Er zijn drie varianten Miniservers, en de functies zijn uitbreidbaar door middel van extensies.

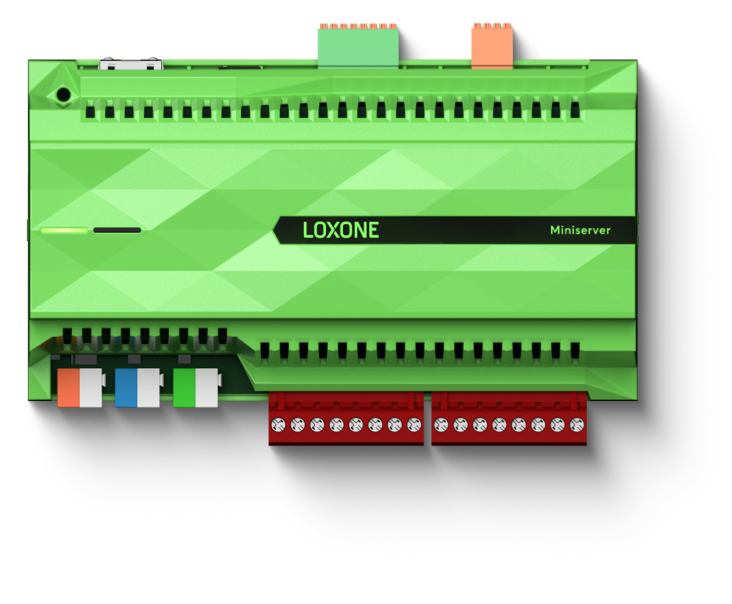

Bron: Loxone | De Miniserver, het brein van een Loxone installatie
Slimme zonwering in domoticasysteem
Het toepassen van slimme zonweringen in een geautomatiseerd gebouw of woning gebeurt steeds. En daar zijn meer redenen voor dan enkel en alleen het blokkeren van de zon. In een kantoorpand kan het bijvoorbeeld nodig zijn om de de rolluiken na sluitingstijd dicht te hebben en de luifels voor het pand ingeklapt.
Het is mogelijk om de aansturing afhankelijk te maken van tijd, hoeveelheid zonlicht, temperatuur in huis, weersomstandigheden en aanwezigheid. Zo is het fijn wanneer de jaloezieën automatisch omlaag gaan als de comforttemperatuur in een ruimte is bereikt, zodat het niet te warm wordt.
Voordelen intelligent zonweringssysteem
- Comfort: Door je zonwering te automatiseren hoef je er zelf niet meer naar om te kijken. Heb je per ongeluk de zonneluifels open laten staan toen je van huis ging, en is het begonnen te stormen? Door een weerstation te koppelen aan je Miniserver weet het systeem dat het tijd is om de zonneluifel in te trekken.
- Energiebesparing: Waar je met thermische isolatie kan besparen in de winter, kan je met zonwering airco kosten besparen in de zomer. Ook in Nederland is een AC of zelfs een HVAC steeds vaker terug te vinden in woningen. Super fijn als het snikheet is in de zomer, maar jammer dat je niet aan de rolgordijnen hebt gedacht waar vanmorgen nog geen zon op stond. Met wat slimme logica gaan de rolgordijnen aan de zon zijde van het huis automatisch dicht wanneer er een bepaalde temperatuur is overschreden of een lichtsterkte is bereikt. Dit bespaart je op je energiekosten van de airco.
- Privacy: Dit is natuurlijk niks nieuws, maar toch een veel vergeten stap tijdens het programmeren van de zonwering installatie. Door je jaloezieën of gordijnen dicht te maken in de avond creëer je je eigen privacy plekje.
- Veiligheid: En dan komt de belangrijkste voor winkeleigenaren en woningen in buitengebieden; de veiligheid. De veiligheid van je gebouw of woning kan worden verhoogd door automatisch instelbare rolluiken te installeren. Daarnaast kan veiligheid een andere vorm aannemen, namelijk dat de rolluiken en andere zonwering naar de bovenste stand gaat wanneer het rook detectiesysteem gevaar heeft waargenomen.
Zonwering aansturen met Loxone
Met het Loxone zonwering systeem kan je naast die zonneluifels en rolluiken ook gordijnen, jaloezieën en zonneschermen aansturen. Het maakt in de meeste gevallen ook niet uit door welke fabrikant het bestaande zonweringsysteem wordt aangedreven. Loxone heeft namelijk meerdere manieren bedacht om zowel bestaande als haar eigen zonwering motoren aan te sturen vanuit de Miniserver.
Directionele motoren

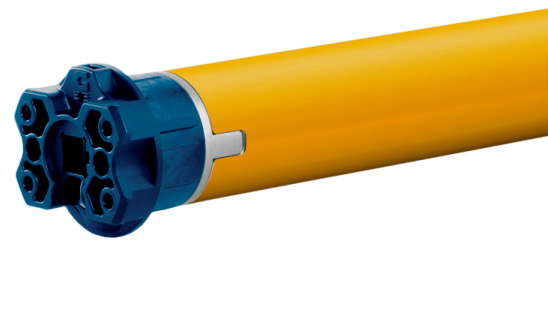

Bron: Loxone | Directionele motor voor automatische zonwering
Directionele motoren zijn motoren die zowel met de klok mee, als tegen de klok in kunnen draaien. Deze motoren worden gebruikt voor het aansturen van allerlei zonneweringen. Directionele motoren worden aangestuurd door relais. De relais voor het aansturen van de directionele motoren zijn te vinden in de volgende Loxone producten:
- Miniserver: Heeft 8x relais uitgang
- Relay Extensie: Heeft 14x digitale uitgang. Deze extensie kan gekoppeld worden aan alle drie de soorten Miniservers.
- Multi Extension Air: Deze extensie bevat een hoop extra in en uitgangen voor je Miniserver, inclusief 8 relais uitgangen.
Voordeel
Het voordeel van het aansturen van directionele motoren met de relais vanuit de Miniserver is dat het eenvoudig te integreren in met het bestaande zonweringssysteem. Daarnaast heb je geen extra componenten aan het raamoppervlak.
Nadeel
Echter heeft het ook nadelen, namelijk een bekabeling tot het verdeelbord vanaf elke zonwering. Ook ben je voor jaloezieën een 4-aderige kabel nodig omdat de jaloezie ook moet kunnen kantelen. Omdat elke directionele motor minimaal twee relais nodig heeft vanuit de verdeelkast, zal het verdeelbord groter moeten worden vanwege de extra extensies. Daarnaast is er op deze manier geen stroomdetectie, wat er op neerkomt dat je handmatig de reistijd van de zonwering moet instellen. De reistijd houdt in hoelang de motor erover doet om van volledig omhoog naar volledig omlaag te gaan, zodat je motor op tijd stopt en je je zonwering ook op 50% kan instellen.

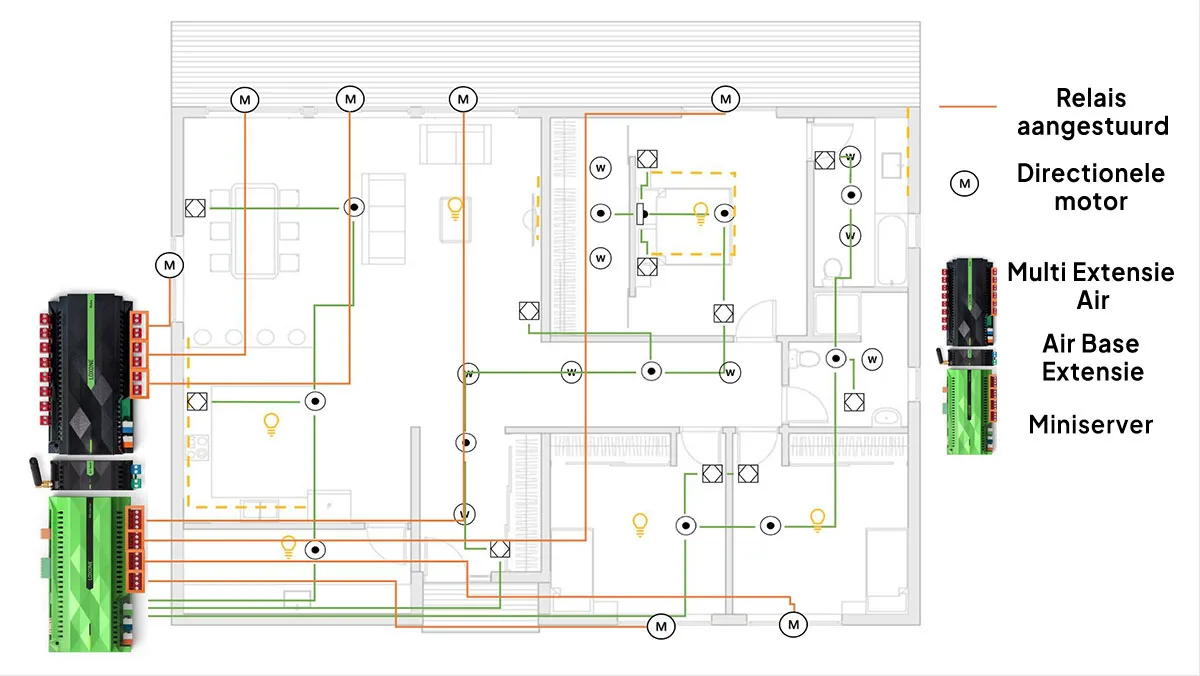

Bron: Loxone | De Miniserver en Multi Extensie Air sturen elke motor apart aan
Uitleg opstelling
Zoals je ziet is er voor elke motor een aparte draad nodig. Dit draad is geschakeld door een relais in de Miniserver (8 relais) of in de Multi Extensie Air (8 relais). Omdat de motor zowel links als rechts om aangestuurd moet worden, heeft elke motor twee relais nodig om te werken.
Directionele motoren + Nano 2 Relay Tree

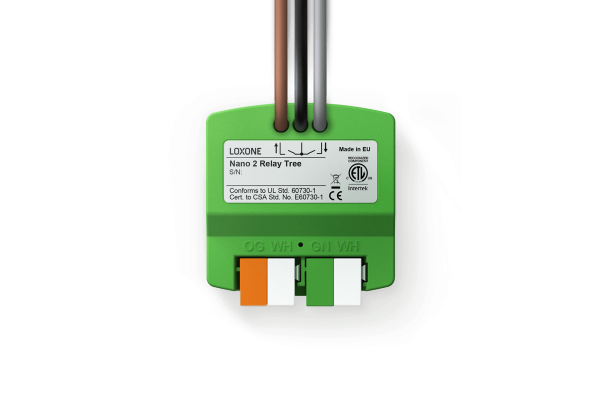

Bron: Loxone | Nano 2 Relay Tree
Op deze manier sturen we exact dezelfde motor aan als hiervoor, maar nu plaatsen we de Nano 2 Relay Tree bij het raam. Door dit te doen kunnen we de directionele motoren toevoegen aan ons reeds bestaande Tree bedrading. Dat scheelt dus heel veel kabels trekken vanuit de verdeelkast naar elke motor. Los van de kabelbesparing is de Nano 2 Relay Tree uitgerust met stroomdetectie. Hierdoor is het mogelijk om automatisch de reistijd van de zonwering in te stellen.
Voordeel
Omdat we de Nano 2 Relay Tree aan gaan sluiten op de Tree bedrading verliezen we de relais aansturing van de Miniserver en Multi Extensie Air. In de Nano 2 Relay Tree zit een relais ingebouwd, waarmee we de directionele motor aan kunnen sturen. Hierdoor is er minder ruimte nodig in het verdeelbord en kunnen de kabels in een directe lijn over meerdere ramen open, in plaats van een kabel tussen de miniserver naar elk aparte motor.
Nadeel
Er is ook een nadeel aan deze manier, namelijk het feit dat de Nano 2 Relay Tree bij het raam geplaatst moet worden. Deze moet ergens netjes worden weggewerkt, bijvoorbeeld in de isolator inbouwdoos.

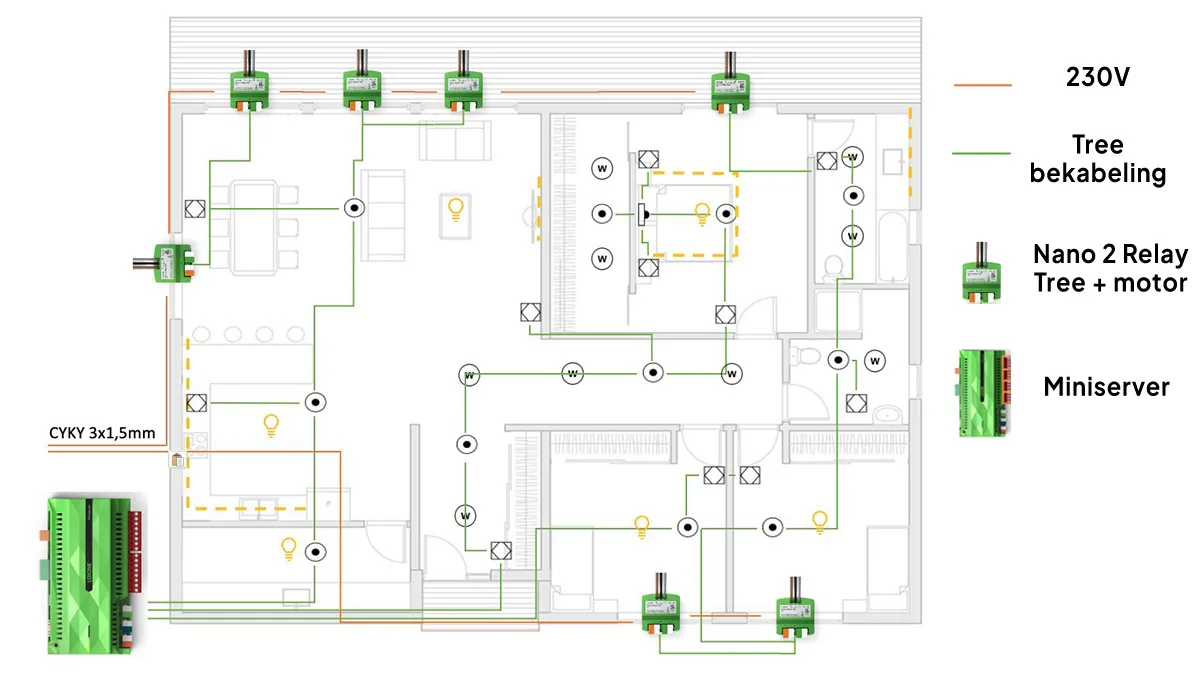

Bron: Loxone | Door Nano 2 Relay Tree hoef je minder kabels te trekken
Uitleg opstelling
Zoals je ziet heeft deze opstelling een stuk minder kabels nodig in vergelijking met het gebruiken van de interne relais van de Miniserver. Het oranje dradennetwerk is 230 VAC van het stroomnet en wordt gebruikt om de kracht te geven aan de motoren. Zoals je ziet kunnen deze parallel aangesloten worden, wat heel veel werk scheelt.
Daarnaast zie je dat de aansturende relais, Nano 2 Relay Tree, gekoppeld worden aan de bestaande Tree bekabeling die al aanwezig is in de ruimte voor andere apparaten.
Deze opstelling scheelt kabels trekken, scheelt twee extensies (Multi Extensie Air en Air Base Extensie) en omdat er minder kabels zijn, zijn er ook minder potentiele punten waar het fout kan gaan.
Bron: Loxone | Oostenrijkse Loxone medewerker legt uit hoe een Nano 2 Relay Tree wordt gebruikt (Er is een Nederlandse ondertiteling)
Directionele motoren + Shading Actuator Air

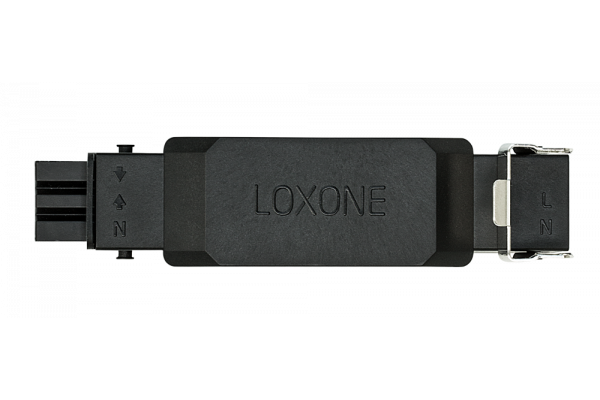

Bron: Loxone | Shading Actuator Air met beveiligde Hirschmann aansluitingen
Op deze methode van het aansturen van zonwering kan je aan de naam al raden wat hier anders aan is; er wordt gebruik gemaakt van de Air techniek. Anders dan de Nano 2 Relay Tree, welke op het bekabelde Tree protocol werkt, werkt deze methode op het draadloze Air protocol.
Voordeel
Het voordeel van deze draadloze manier is het feit dat de aansturing draadloos verloopt. De Shading Actuator Air dient in feite als een lokale draadloze relais, wat de Nano 2 Relay Tree ook deed maar dan draadloos. Hierdoor hoeven er geen kabels getrokken te worden van de Shading Actuator Air naar de bestaande Tree bekabeling. Met de Shading Actuator Air wordt ook de reistijd van de zowering automatisch ingesteld. Ook bespaar je ruimte op je verdeelbord omdat er geen kabels nodig zijn om de Shading Actuator Air aan te sturen. Daarnaast is de Shading Actuator Air IP54 gekeurd, wat betekend dat het stof en plens dicht is.
Nadeel
Het nadeel van de Shading Actuator Air is de grootte, waardoor het voornamelijk geschikt is voor buitenzonwering en luifels. Daarnaast zijn draadloze verbindingen per definitie nou eenmaal niet zo stabiel als een bedrade variant.

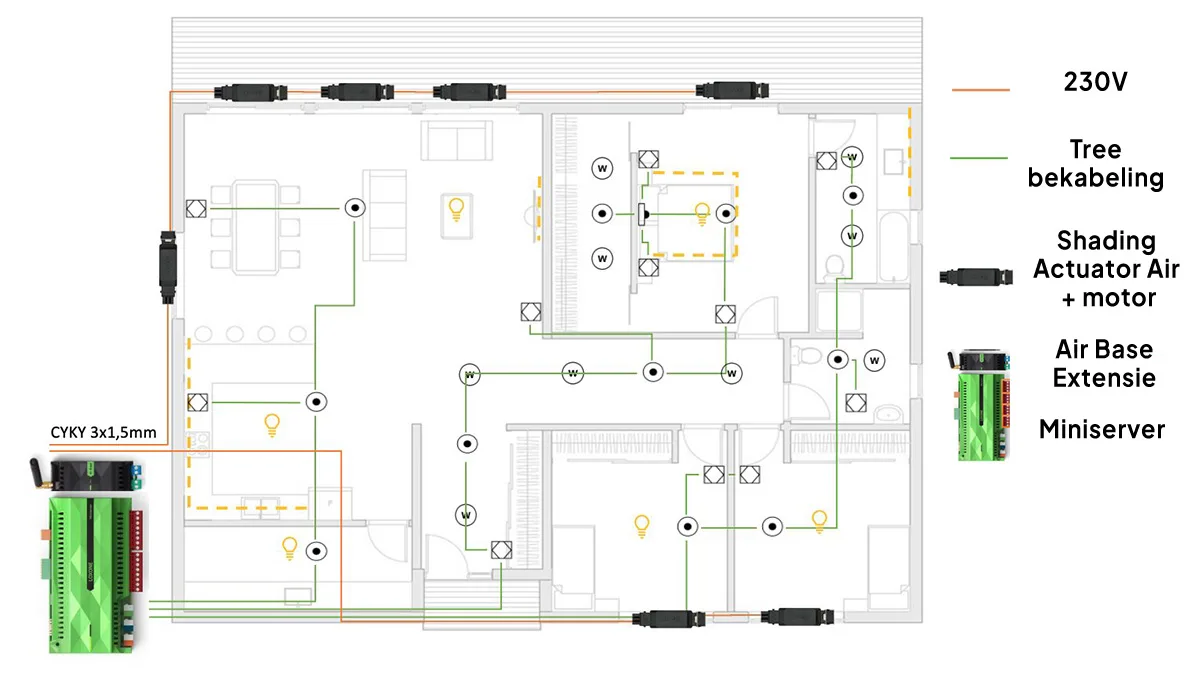

Bron: Loxone | Shading Actuator Air wordt draadloos aangestuurt door Air Base Extensie
Uitleg opstelling
Zoals je ziet worden de Shading Actuator Air modules niet verbonden met de aansturende Tree kabels, maar lopen er enkel 230VAC kabels heef. Het aansturen gebeurt draadloos tussen de Air Base Extensie en de Shading Actuator Air. Het scheelt op deze manier nog meer kabels trekken, want er moet enkel een kabel heen die de directionele motor voorziet van stroom om hem te laten werken.
Het compromis voor het opstellen op deze manier is het feit dat je een Air Base Extensie nodig bent, omdat je de aansturing draadloos doet. Als je kiest voor de Miniserver Compact of Miniserver Go ben je geen Air Base Extensie nodig, omdat deze al ingebouwd is.
Integratie draadloze zonwering van derde partij
Bron: Somfy | Somfy installeert elektrisch rolluik
Het kan zijn dat er al zonweringen in het gebouw aanwezig zijn, of dat er gekozen word voor een zonwering van een derde partij. Een grote in Nederland is Somfy, een partij die allerlei elektrisch aangestuurde zonweringen, raamdecoratie en poorten verkoopt. Door te kiezen van een derde partij heb je een grotere keuze zonweringopties die door je klanten vaker worden erkend.
Voordeel
Wanneer je jezelf openstelt voor draadloze zonwering van een andere partij kan je er ook voor kiezen om een product op batterijen of zonne-energie te nemen. Als je dit doet ben je namelijk helemaal geen bekabeling meer nodig, aangezien de aansturing ook draadloos gaat.
In de meeste gevallen is een integratie mogelijk met een integratie box van de derde partij. Om hier zeker van te zijn is het het beste om de derde partij van tevoren te benaderen met de vraag of ze integreren met Loxone.
Nadeel
Het nadeel van een integratie met draadloze zonwering van een derde partij is het feit dat er meer schakels zijn om het te laten werken. En meer schakels betekend meer mogelijke faalpunten. Daarnaast kunnen draadloze signalen wegvallen of verstoord raken. Niet alle derde partijen werken perfect samen met het Loxone aansturing programma, waardoor complexere aansturingen, zoals voor lamellen, soms niet mogelijk is. Dit is wel sterk afhankelijk van de derde partij en kan van tevoren getest worden.

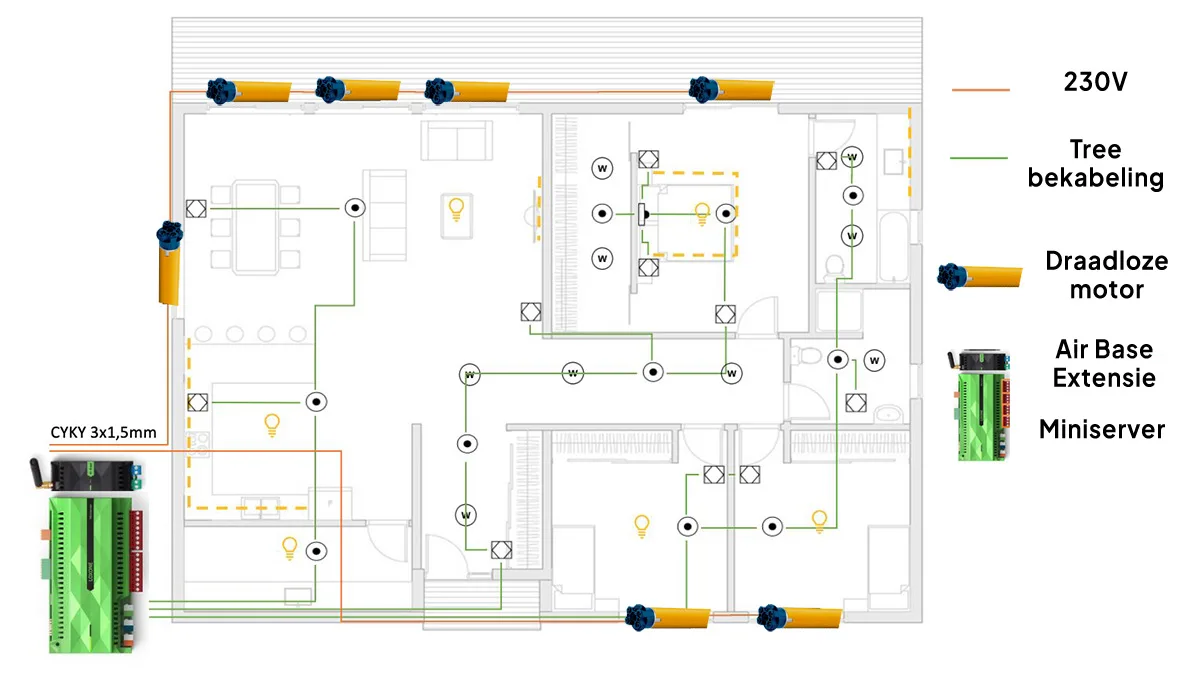

Bron: Loxone | Derde partij motoren worden draadloos aangestuurd met Air Base Extensie
Uitleg opstelling
Deze opstelling is hetzelfde als de Shading Actuator Air opstelling, maar is het configureren anders. Hoe het precies geconfigureerd moet worden hangt sterk af van de derde partij en het product. Het is wel mooi dat Loxone geschikt is om samen te werken met een derde partij, omdat er dan veel meer mogelijkheden zijn voor de klant.
In deze schematische weergave is alleen een 230 VAC kabel getrokken naar de motoren. Het is zelfs mogelijk om ook deze kabels te omzeilen door een op batterij of zonnepaneel werkend systeem te kiezen.
Extra: Weerstation koppelen

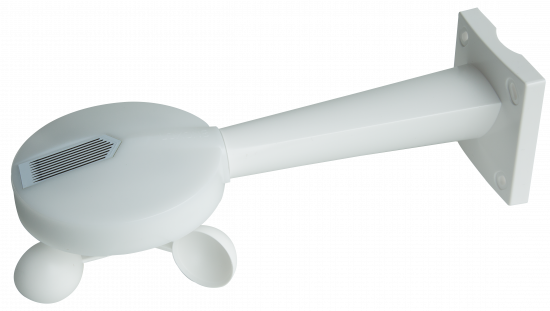

Bron: Loxone | Weerstation Tree
Loxone heeft haar eigen weerstation, de Weerstation Air en Weerstation Tree. Dat betekend dus zowel de bedrade versie (Tree) als de draadloze versie (Air). Het weerstation kan de volgende gegevens meten:
- Wind
- Lichtsterkte (LUX)
- Temperatuur
- Neerslag (regen/sneeuw)
De mogelijkheden
Door een weerstation van Loxone te integreren in het domotica systeem heb je een extra set ogen en oren die je zonwering kunnen aansturen. Zo kan je de zonwering automatisch omhoog halen wanneer het ineens begint te stormen om te voorkomen dat het kapot waait. Daarnaast kunnen sommige zonweringen beter ingetrokken worden wanneer het regent, dat kan het weerstation voor je in de gaten houden. Ook kan sneeuw een zonneluik kapot maken door het gewicht dat er op komt.
Los van de huidige weersomstandigheden zit er een 10 jaar Weerservice abonnement van Loxone inbegrepen. Met deze Weerservice kan je weersvoorspellingsinformatie zoals vochtigheid, luchtdruk, windrichting, neerslag, zonstraling, windsnelheid en dauwpunt tot 66 uur vooruit inzien.
Configureren in Loxone Config
In het aansturingsprogramma Loxone Config is een kant en klare bouwsteen beschikbaar voor zonwering. In de bouwstaan kan je werken met verschillende types zonweringen. Daarnaast kan je verwarmingsbouwsteen ook gekoppeld worden aan de zonwering bouwsteen, waardoor bijvoorbeeld de zonwering automatisch naar beneden gaat wanneer de comforttemperatuur in een zone is bereikt.
Voor de bouwsteen zijn 15 verschillende ingangen mogelijk om de logica toe te passen. Een aantal voorbeelden zijn T5 (knop bediening), Wa (Wind alarm), Sps (sun position automatic start) en So (slightly open). Bekijk alle mogelijkheden in Loxone Config in het document van Loxone over zonwering.
Conclusie
Het aansturen van zonwering met Loxone is aantrekkelijk vanwege de uitgebreide opties die Loxone heeft ontwikkeld in de loop der tijd. Het is mogelijk om de zonwering op verschillende manieren aan te sturen:
- Zonwering aansturen door interne relais
- Zonwering aansturen door plaatselijke relais, verbonden met Tree bekabeling
- Zonwering aansturen door plaatselijke relais, verbonden met draadloze Air verbinding
- Zonwering van een derde partij aansturen, verbonden met draadloze Air verbinding.
Daarnaast is het mogelijk om nog meer slimme logica toe te voegen met de Loxone Weerstation, die de zonwering onder andere kan beschermen tegen stormschade.
