Voordelen van Loxone
Wat is loxone en wat zijn er de voordelen van? Dat vroegen we ons af, na tientallen blogs geschreven te hebben over Internet of Things smarthome apparaten. Want Loxone werkt net even wat anders en zit in een compleet andere prijscategorie.
Loxone is meer dan een smarthome oplossing, het kan namelijk ook een domotica systeem zijn dat een gebouw kan automatiseren. Omdat Loxone fabrikant is van haar eigen merk zijn alle apparaten voor elkaar ontworpen. Hierdoor werken ze naadloos samen met elkaar en is het gemakkelijk om een all in one solution te ontwerpen.
Loxone installaties worden geïnstalleerd door een erkend Loxone partner. Deze partners hebben een speciale interne cursus gevolgd bij Loxone om het systeem te leren kennen en kunnen ook tijdens de installatie rekenen op support van Loxone zelf.
Lokale opslag
Loxone werkt met een lokale opslag op de Miniserver. Dat betekend dat, in tegenstelling tot IoT smarthome apparaten, de logica en aansturing van het systeem allemaal lokaal gebeurt.
Dit heeft meerdere grote voordelen, waarvan privacy er ééntje is. Er is namelijk geen enkele Loxone medewerker die met je woning mee kan kijken. Het enige dat ze kunnen zien is of je Miniserver online (aan) of offline (uit) staat.
Nog een voordeel is de zekerheid tijdens een netwerk storing. Ook zonder internet zal je smarthome installatie gewoon blijven draaien. Alle ingestelde logica staat namelijk op het interne geheugen van je Miniserver, welke zich bevind in het gebouw.
Stap 1: Project planning met Loxone Config
Elk domotica project start met een planning. Tijdens deze voorbereidingsfase worden op de volgende vragen een antwoord gegeven:
- Wat moet er in het gebouw komen? Denk hier aan verlichting, verwarming, automatische zonsverduistering, audiosysteem en al het andere hardware waar je gebruik van wilt maken in het project.
- Welke opties moeten er mogelijk zijn? Wil je bijvoorbeeld toegangscontrole of nachtmode in het gebouw?
- Hoe worden de componenten in het gebouw ingedeeld? Hoeveel ruimtes zijn er? Hoeveel speakers ben je nodig in elke ruimte? In welke ruimte moet de automatische zonsverduistering worden geplaatst? In deze stap wordt nagedacht over hoe de hardware en opties worden toegepast in het complete gebouw.
En dit stukje planning moet tot in de puntjes worden verzorgt, omdat dit uiteindelijk de basis van het project is. Hier is een voorbeeld van de vragen die je kan stellen over alleen het onderwerp ‘verlichting’:
Wat voor soort verlichting wil je in welke plekken? Spots, accentverlichting, indirect verlichting door led strips, dimbare lampen voor de perfecte lichtsterkte, gekleurde lampen voor verschillende lichtscènes en zo door. Dit doe je voor alle hardware en opties die er in het gebouw moeten komen.
De volgende stap is het bedenken wat er nodig is om al deze apparaten aan te sturen. Voor vloerverwarming is het nodig om distributeurs, temperatuursensoren in de ruimte en misschien moet de circulatiepomp ook worden aangestuurd. En nu is het handig als je een Loxone partner werkt, want het is niet eenvoudig om dit zelf uit te zoeken zonder fouten te maken.
Vloerplan

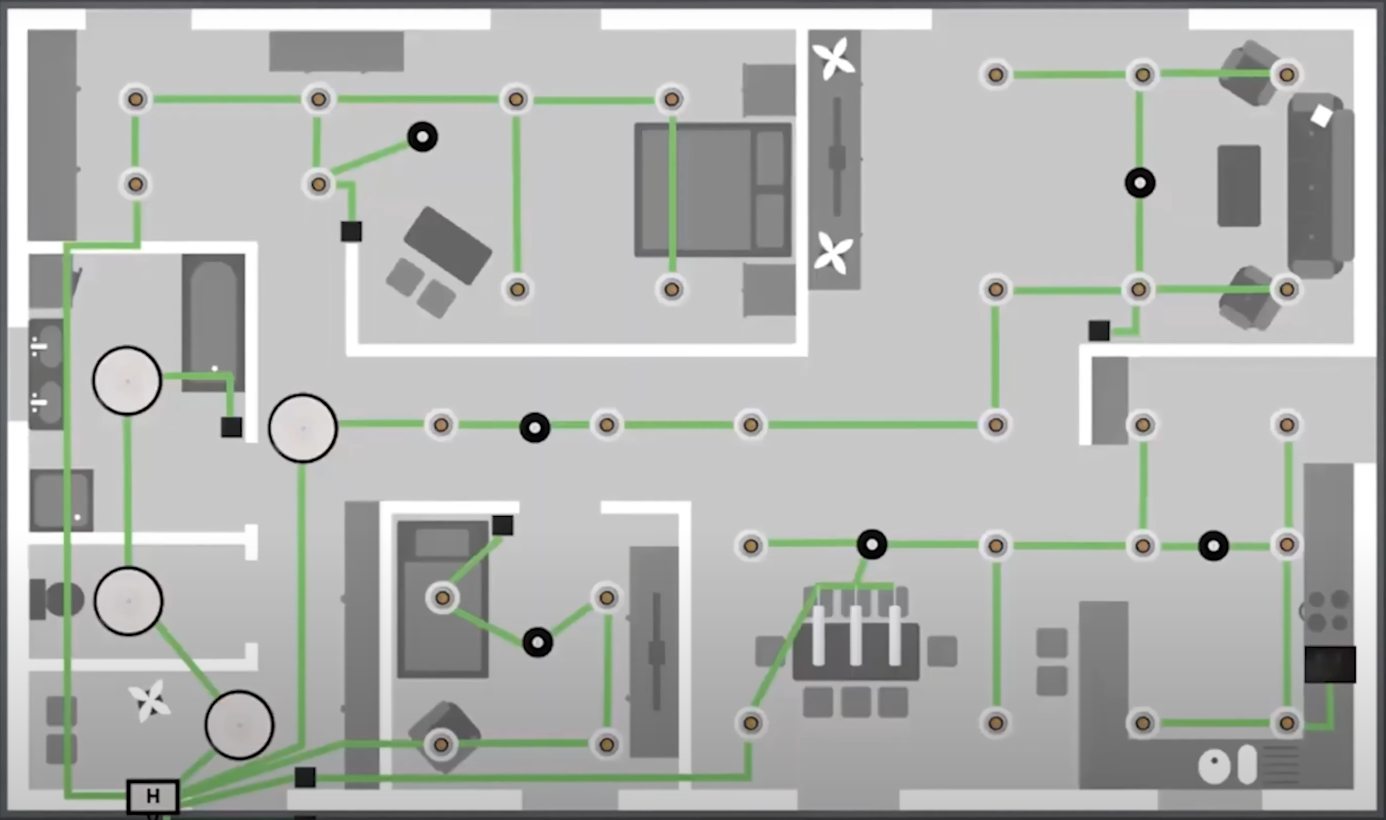

Om duidelijkheid te creëren voor het project is het handig om een vloerplan te maken. In een vloerplan zie je de plattegrond van de ruimte met alle Loxone componenten erin getekend. Zo kan je visueel zien waar je welke lampen, sensoren en knoppen wilt installeren in de ruimte. Ook kan je alvast kijken hoe de bekabeling zal moeten lopen en of dit in de ruimte ook mogelijk is.
Bron: Loxone | Vloerplan van een Loxone installatie
Loxone Config
Dit is het software programma van Loxone waar de hele installatie wordt ontworpen en geconfigureerd. Het is gratis te downloaden voor iedereen, dus neem gerust een kijkje in Loxone Config. In het programma kan je het gebouw tot in elke ruimte inrichten met de gewenste apparatuur. Het is mogelijk om per ruimte de apparaten in te stellen die je wenst. Ook zie je gelijk de prijs van de apparaten. Wat ook mooi is aan het programma is dat je niet hoeft te selecteren welke aansturing je nodig bent; dit berekend het programma automatisch voor je. Selecteer je dus speakers of zonnewering, dan zal het programma automatisch de juiste aanstuur modules voor deze apparaten toevoegen.

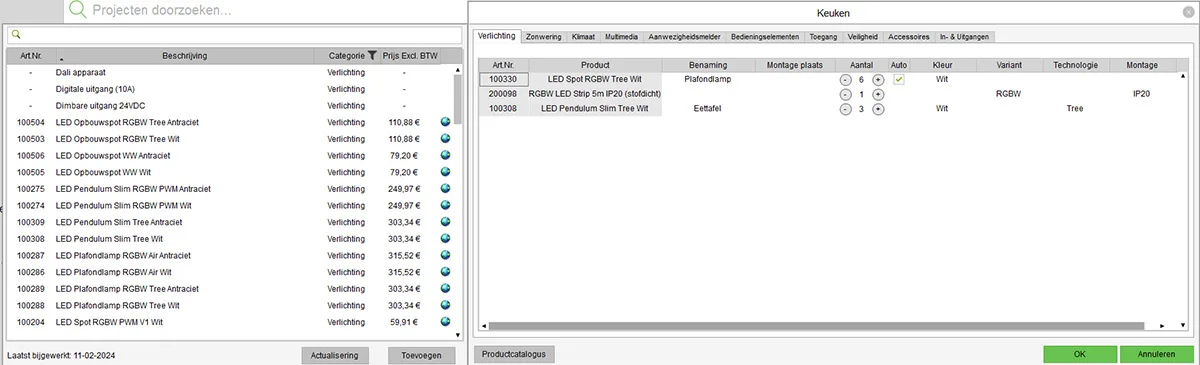

Planning van de Keuken in Loxone Config
Stap 2: De miniserver kiezen
De Loxone Miniserver is het brein van het Loxone domoticasysteem en stuurt alle automatiseringen zelfstandig aan. En voor de computernerds onder ons, het zit eigenlijk al in de naam, want het apparaat is zijn eigen server. De taken die de Loxone miniserver uitvoert zijn:
- Data verwerken van alle aangesloten sensoren en actuatoren, zoals de temperatuur in een ruimte en de stand van de zonnewering.
- Apparaten aansturen op basis van de geprogrammeerde automatiseringen en logica regels.
- User Interface voor de status van de installatie op een Loxone touchscreen of via de Loxone app
- Bediening via het Loxone touchscreen of de Loxone app
Er zijn op dit moment drie verschillende Miniservers:

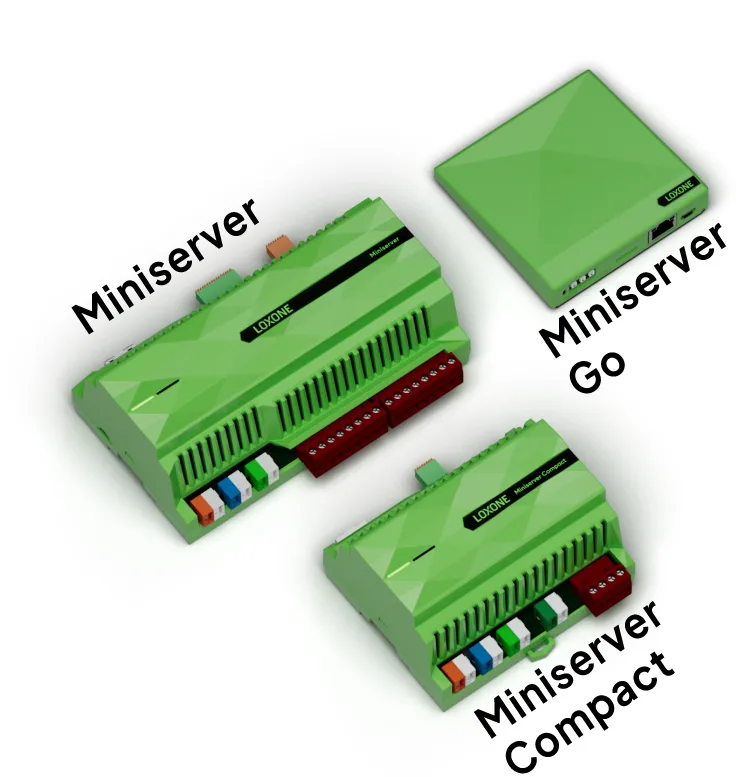

Bron: Loxone | Miniserver, Miniserver Compact & Miniserver Go
Miniserver
Grootste en duurste Miniserver van de drie varianten. De Miniserver kost €655,61 exclusief BTW en is speciaal voor de professionele elektro installateur ontwikkeld. De Miniserver heeft 8 relais uitgangen en kan werken met maximaal 30 extensies. Verder kunnen er 50 Tree apparaten worden gekoppeld en zijn er 8 digitale ingangen en 4 analoge ingangen. Kort door de bocht: de meest beefy, sterke en krachtige Miniserver geschikt voor grote installaties en projecten zoals het aansturen van een winkelpassage.
Miniserver Compact
De Miniserver Compact is een slagje kleiner en minder krachtig dan de Miniserver en is ontwikkeld voor kleinere verdeelkasten. De Miniserver Compact kost €495,- exclusief BTW en is gemaakt om, je raad het al, de installatie compact te houden. Om dit waar te kunnen maken is het voorbereid met Loxone Air, Tree en Tree Turbo. Dit zijn allemaal mogelijkheden om je Loxone domoticainstallatie simpel te houden door minder kabels te moeten trekken of zelfs draadloos aan te sturen. Ideaal voor kleinere ruimtes en projecten.
Miniserver Go
De Miniserver Go is de kleinste en goedkoopste optie, perfect voor een renovatie of kleine domotica oplossing. De Miniserver Go kost €393,62 exclusief BTW en stuurt de apparaten volledig draadloos aan. Via Loxone Air kan de Miniserver Go tot 128 Air apparaten aansturen. Deze kleine Miniserver wordt vaak gebruikt bij domotica projecten waar het trekken van draden geen optie is.
Bron: Loxone | Miniservers uitgelegd door Loxone
Stap 3: Extensies kiezen
Loxone werkt met extensies om de functies van de Miniserver uit te bereiden. Er kunnen op de Miniserver maximaal 30 extensies worden gekoppeld. De extensies koppel je aan de Miniserver op deze manier:

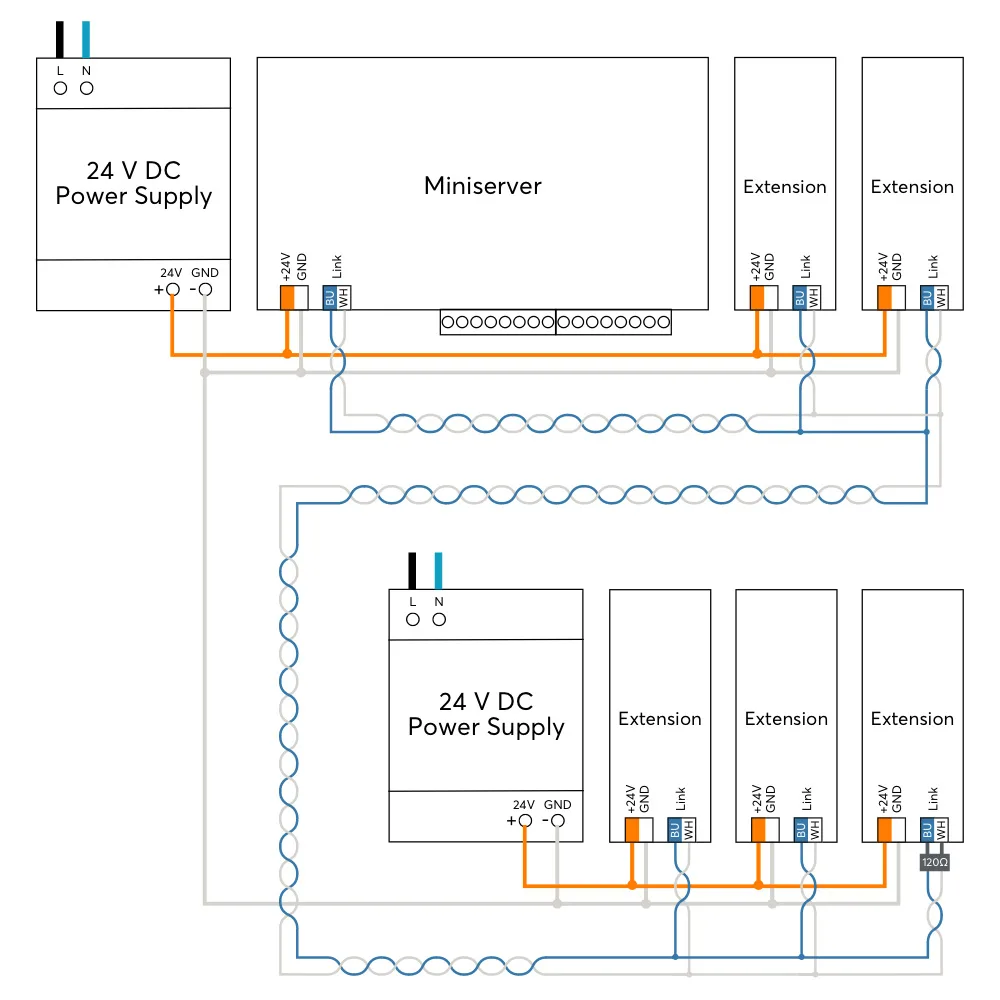

Bron: Loxone | Miniserver met 5 extensies aangesloten
Alle beschikbare Loxone Extensies
Hier volgt een lijst met alle (anno 2024) beschikbare extensies die gekoppeld kunnen worden met de Loxone Miniserver. Op dit moment zijn er 20 extensies van Loxone. De prijs verschilt tussen de €108,- en €520,- exclusief btw.
- Tree Extensie: De Tree Extensie is de basis van Loxone Tree techniek, een manier om snel en eenvoudig alle Loxone apparaten aan te sluiten zonder teveel kabels te moeten leggen.
- Air Base Extensie: Met de Air Base Extensie kan je draadloos Loxone apparaten aansturen, handig voor renovatie projecten
- Dimmer Extensie: Met de Dimmer Extensie kan je zowel gloei als LED lampen dimmen.
- Relay Extensie: De Relay Extensie is uitgerust met 14 krachtige, 16A, relays voor taken zoals het aansturen van jaloeziën, alarmen en de verwarming.
- Multi Extensie Air: Voor het draadloos aansturen van Loxone apparaten. Voor deze extensie is de eerder genoemde Air Base Extensie of Miniserver Go nodig.
- DI Extensie: Deze DI Extensie neemt weinig ruimte in, en geeft daarvoor 20 digitale ingangen terug die je kan gebruiken om drukknoppen en andere sensoren mee te koppelen. Handig om ruimte te besparen of wanneer je meer sensoren wilt koppelen dan standaard mogelijk is met de Miniserver.
- AI Extensie: De AI Extensie is de analoge broer van de DI Extensie; het voegt 8 analoge ingangen toe aan de Miniserver. Met analoge ingangen kan je sensoren aansluiten die analoge signalen genereren zoals temperatuursensoren.
- AO Extensie: De AO Extensie is het kleine broertje van de AI Extensie; het voegt 4 extra analoge ingangen toe aan je Miniserver.
- M-Bus Extensie: Deze Extensie is ontworpen voor het uitlezen van M-Bus apparaten, zoals gas, water en energiemeters. Deze gegevens kan je vervolgens gebruiken voor energiebeheer en verbruikregistratie.
- RS232 Extensie: De RS232 Extensie laat apparaten met een RS232 interface, zoals industriële besturingssystemen, medische apparatuur en netwerkapparatuur, koppelen met je Miniserver.
- RS485 Extensie: Kan RS485 interface apparaten koppelen met je Miniserver. Apparaten zoals Airco’s en vingerprintsystemen gebruiken de RS485 interface.
- DMX Extensie: De DMX Extensie is voor het creëren van kunstzinnige lichtsferen en kan lampen dimmen, de kleur veranderen en zelfs vervagen. Een soort van Dimmer Extensie on steroids.
- DALI Extensie: De DALI Extensie maakt het mogelijk om DALI systemen te koppelen aan je Miniserver.
- KNX Extensie: Door de KNX Extensie kan je tot 500 KNX groepsadressen integreren met je Miniserver.
- Intercom Extensie: Met de Intercom Extensie kan je I-tec zonwering en ventilatie integreren in je Loxone systeem.
- Fröling Extensie: De Fröling Extensie stuurt de boiler op een efficiënte manier aan waardoor je tot 30% kan besparing op energiekosten.
- Schüco Extensie: De Schüco Extensie zorgt voor een integratie tussen je Miniserver en automatische TipTronic ramen en deuren. Zo kan je deze automatisch laten sluiten vanuit je Loxone domotica systeem.
- Modbus Extensie: De Modbus Extensie breidt het Loxone systeem uit allerlei data te halen uit gas, stroom en water meters.
- 1-Wire Extensie: De 1-Wire Extensie integreert temperatuursensoren en iButton toegangssystemen met je Miniserver.
- EnOcean Extensie: De EnOcean Extensie bereid je Loxone systeem uit met een draadloze automatisering, wat handig is bij renovaties.
Stap 4: Aansluiten van apparaten
Het aansluiten van apparaten op een Loxone systeem kan zowel bedraad als draadloos, afhankelijk van je voorkeur. Kies je voor een Loxone Tree Extensie dan zal je een bedraad systeem maken. Kies je voor de Loxone Air Extensie zal het draadloos gaan.

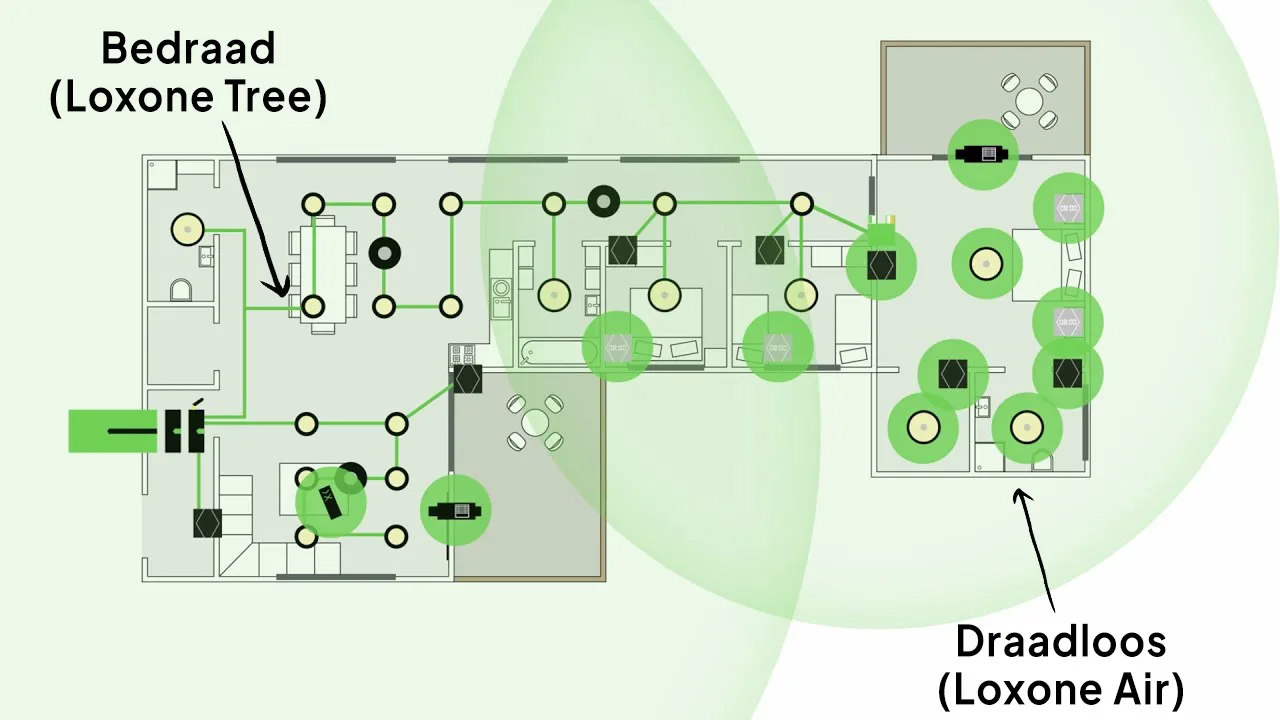

Bron: Loxone | Links de bedrade Tree techniek, rechts draadloos Loxone Air
Bedraad Loxone aansluiten
Hier kies je voor wanneer je niet afhankelijk wilt zijn van draadloze verbindingsproblemen, bijvoorbeeld in grote gebouwen. Voor het aansluiten van de bekabeling ben je de juiste Loxone Extensie nodig. Het aansluiten van een bedraad Loxone systeem kan op verschillende manieren, waarvan Loxone Tree de meest gebruikte is.
Loxone Tree techniek
Door gebruik te maken van de Tree Extensie voor €108,- exclusief BTW kan je gebruik maken van de unieke Loxone Tree techniek. De Loxone Tree techniek is een manier van de domotica installatie aanleggen zodat je tot wel 80% minder kabels hoeft te trekken. Daarnaast heb je veel meer vrijheid als het gaat om het bekabelen omdat de apparaten op hetzelfde draad aangesloten kunnen worden.
In het voorbeeld hier onder: normaal zou je drie verschillende kabels moeten trekken. Met de Loxone Tree techniek kan je met één draad meerdere apparaten aansluiten.
Bron: Loxone | Tree Extensie met daaraan middels een ‘Tree’ verschillende apparaten gekoppeld
Daarnaast kan je door de juiste extensies nog meer bedrade protocollen aansturen met je Loxone systeem.
- KNX: Met de KNX Extensie kan je KNX apparaten aansluiten op het Loxone systeem. De KNX apparaten moeten bedraad worden geïnstalleerd.
- RS-232 en RS485: Deze communicatie protocollen kunnen gekoppeld worden door de juiste Loxone Extensie te gebruiken. Beide communicatie protocollen zijn bedraad.
- Modbus: Modbus is een open protocol voor industriële automatisering en kan gekoppeld worden aan je Miniserver met de Modbus Extensie.
Draadloos Loxone aansluiten
Het is vaak in kleine renovatie projecten interessant om te kijken naar een draadloos Loxone systeem. Helemaal wanneer het gaat over een wat kleinere ruimte en goede draadloze onderlinge verbinding tussen de verschillende ruimtes. Het draadloos aansturen van een Loxone systeem gebeurt doorgaans altijd met Loxone Air. Daarnaast is het ook mogelijk om met de juiste extensie EnOcean apparaten aan te sturen.
Loxone Air
Dit is de draadloze tegenhanger van Loxone Tree. Alle draadloze Loxone apparaten worden aangestuurd door het Loxone Air protocol. Omdat zowel de miniserver, de apparaten en het protocol door Loxone zelf is ontworpen en geproduceerd werkt het naadloos met elkaar samen. Loxone Air is handig bij renovatieprojecten waar je zo min mogelijk kabels wilt trekken. Om gebruik te kunnen maken van Loxone Air ben je de Air Base Extensie nodig.

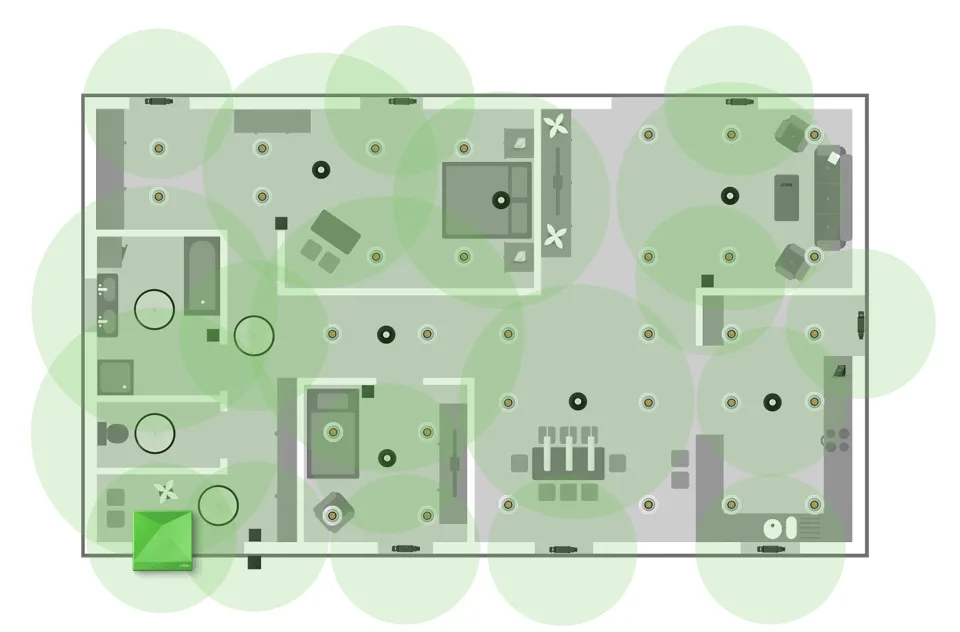

Bron: Loxone | Schematische plattegrond van Loxone Air in woning
Daarnaast is er nog EnOcean: Een enorm cool bedrijf, volgens onze mening uiteraard. EnOcean is een bedrijf met een draadloos protocol en maakt draadloze producten voor gebouwautomatiseringen. De producten die ze echter maken wekken hun eigen energie op. Dit kan zijn door zonenergie, maar ook door energie die wordt opgewekt tijdens het schakelen door een Piëzo element. Hierdoor hoeven er dus geen kabels of batterijen in de EnOcean apparaten. Om je Miniserver te kunnen verbinden met EnOcean ben je de juiste extensie Loxone nodig.
Bron: Wikipedia | Piëzo effect waardoor EnOcean apparaten geen batterij nodig zijn
Stap 5: Interface van Loxone
Als alle apparaten en kabels zijn geplaatst en het domotica systeem is geprogrammeerd in Loxone Config, is het tijd om de interface in te stellen. Een Loxone interface is het medium waarmee je bij je Loxone systeem kan. Er zijn twee manieren om dit te doen; Loxone app en Loxone Touch Pure Flex.
Loxone app
Met de Loxone app kan je het hele systeem aansturen. Ondanks het feit dat een goed geprogrammeerd domotica systeem automatisch zichzelf aanstuurt, kan je altijd met de app nog bijsturing geven. De app kan op een smartphone worden gebruikt, maar wat ook vaak gebeurt is het gebruik op een ingebouwde tablet op de muur. Zo kan je gemakkelijk de apparaten aansturen en de data van sensoren, zoals de temperatuur, aflezen.

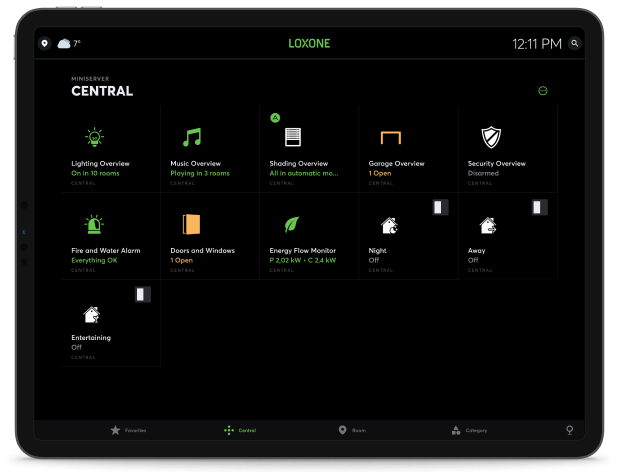

Bron: Loxone | Loxone App interface op tablet
Loxone Touch Pure Flex
Een volledig personaliseerbare touch panel waar je automatiseringen in gang kan zetten en apparaten los mee kan bedienen. Via de Loxone Configurator kan je je eigen design ontwerpen. Je kan hier alvast de functies programmeren, verschillende teksten, tekens en layouts.
Extra stap: Schaalbaarheid van installatie
Door de Tree techniek en de Loxone Air is het schalen van een Loxone installatie goed te realiseren. Er kunnen gemakkelijk extra apparaten worden toegevoegd aan de huidige Miniserver door ongebruikte poorten te gebruiken of extra extensies aan te schaffen. Wil je bijvoorbeeld na een jaar toch een audiosysteem integreren? Door de Audio Extensie aan te sluiten op je Loxone Miniserver kan je het integreren op je bestaande Loxone systeem.
Conclusie
Loxone werkt door te kiezen tussen een bedraad of draadloos systeem. Zodra de keuze is gemaakt kan je je richten op welke Miniserver er nodig is voor het project. Er is keuze uit drie verschillende Miniservers, van klein naar groot. De functies van de Miniserver kan worden uitgebreid door gebruik te maken van extensies. Je kan de extensie zien als een extra ‘skill’ waardoor de miniserver ineens kan communiceren met bijvoorbeeld KNX. Een loxone systeem kan door de flexibiliteit in miniservers en extensies gebruikt worden van kleine woningen en renovaties tot grote nieuwbouw projecten en open ruimtes.
Het installeren van een Loxone domotica systeem is alleen geschikt voor gecertificeerde Loxone partners die een opleiding hebben gevolgd om te werken met het merk. Dit kan een nadeel zijn voor de handige doe-het-zelfer maar bespaart een hoop onrust. Het is namelijk voor de gemiddelde eindconsument te ingewikkeld om zelf te installeren.
