Voor €19,- je zonnescherm of rolluik Slim Maken: In 4 Stappen Uitgelegd

Elektrische Zonwering en Rolluiken Slim maken: Alles wat je moet weten

Ze zijn beide te automatiseren met slimme schakelaars voor elektrische zonwering en rolluiken. Zowel de meeste zonweringen als de rolluiken werken op 230V uit je stopcontact, en kan je dus ook bedienen met dezelfde slimme schakelaars. Het maakt dus niet uit of het over rolluiken, zonnewering of andere elektrische raamdecoratie gaat. Zolang het een 230V motor heeft (en er geen aansturing in de motor zelf zit) is het met de Ledtastic ‘slim’ te maken.

Voordelen van slimme Zonwering en Rolluiken

Als ervaren smart home fanaat begrijp ik dat een slimme zonwering of rolluik volledig te verantwoorden is. Maar hier zijn nog wat punten om je te overtuigen dat het écht een no-brainer is:

Energie-efficiëntie

Slimme zonwering reguleert automatisch de temperatuur in huis, wanneer je hem koppelt met een slimme temperatuurmeter zoals deze. Hierdoor ben je minder afhankelijk van airconditioning in de zomer en verwarming in de winter. Dit bespaart energie en verlaagt je energierekening, wat je dan weer mooi terug kan zien via de Homewizard Energy Display.

Boeven afschrikken

Automatische rolluiken en zonwering geven de indruk dat er iemand thuis is, wat inbrekers afschrikt. Daarnaast kan je instellen dat zonwering en zonneschermen automatisch worden ingeklapt, wanneer het gaat regenen of onweren, om het materiaal heel te houden. Zo kan je gerust een paar dagen van huis.

Comfort

Je kunt zonwering en rolluiken eenvoudig bedienen via je smartphone, zelfs als je niet thuis bent. Automatiseringen zorgen ervoor dat ze openen en sluiten op de gewenste tijden, zoals bij zonsopgang of zonsondergang. Ook zijn ze te automatiseren op basis van bijvoorbeeld een beweging of temperatuursensor.

Integratie met Smarthome-systemen

Slimme zonwering en rolluiken werken vaak samen met systemen zoals Google Home en Amazon Alexa. Ook kan je ze toevoegen aan Homey Pro en Home Assistent.

Extra Functies

Er bestaan extra functies zoals automatische aanpassing aan weersomstandigheden, aangepaste scènes, en koppeling met andere slimme apparaten zoals verlichting en thermostaten. Dit geeft je volledige controle en een geïntegreerde smarthome-ervaring.

Ledtastic: De Slimme Schakelaar voor Zonwering en Rolluiken

Ledtastic Zigbee-Switch-ECC02

In dit project heb ik de Ledtastic slimme schakelaar gebruikt. Ledtastic is verreweg het goedkoopste om slimme rolluiken en zonneweringen te maken. Voor €18,20 op Bol, en dat is inclusief verzendkosten, heb je hem namelijk al in huis. Het bedrijf komt uit Nederland en verkoopt nog niet veel andere slimme producten. Naast de rolluikschakelaar namelijk alleen twee andere soorten slimme schakelaars. Ze maken gebruik van het Tuya Smarthome systeem, waardoor ze in heel veel smarthomes te integreren zijn.

Specificaties van Ledtastic Slimme Rolluik schakelaar

Ledtastic Zigbee-Switch-ECC02 specificaties

De slimme rolluikschakelaar werkt middels het Zigbee 3.0 protocol, en is te verbinden met alle Tuya Zigbee hubs. Wij hebben zelf een SilverCrest hub gebruikt, van het Lidl Smart home systeem.

De Ledtastic slimme zonweringschakelaar werkt tussen de 100 en 240VAC, maar in de praktijk zal het gewoon op netspanning zijn, omdat daar de motoren van de rolluiken en zonneweringen ook op werken.

Het is een klein kastje, van 40 bij 40 mm, met een dikte van 18mm. Hij heeft drie poorten waar je een Radiofrequentie unit op kan aansluiten, om hem ook met een afstandsbediening aan te sturen.

Ledtastic Slimme Schakelaar Uitpakken

Dit zit er in de verpakking

Ledtastic slimme schakelaars worden verzonden met een handleiding, een montagebeugel en de Zigbee schakelaar zelf. De handleiding is zowel in het Engels als in het Nederlands geschreven.

Bedrading van de Ledtastic Rolluikschakelaar

Ledtastic Zigbee-Switch-ECC02 aansluitschema

Je kan de Ledtastic Rolluikschakelaar in principe op twee manieren aansluiten; zonder behoud van de functie van fysieke schakelaar, of met behoud van de functie van de fysieke schakelaar.

Zoals je ziet kan je met deze slimme schakelaar heel eenvoudig een motor aansturen. In principe is de Ledtastic simpelweg een potentiaalvrij relais; er is dus geen gesloten stroomkring wanneer hij niet geschakeld is.

Het relais wordt óf aangestuurd door een Zigbee signaal (door je Smarthome app) óf met een stroomkring (door de fysieke schakelaar, in het aansluitschema de twee linker schakelaars).

Verder maakt het niet uit of je de twee draden naar de motor met elkaar verwisselt voor up/down, want dit kan je op een later moment in de smarthome app nog corrigeren.

Waar je de Ledtastic niet voor kunt gebruiken

Uiteraard hebben we ook onderzocht wat je níet kan met deze Zigbee schakelaar. Voor de kenners spreekt dit misschien voor zich, maar voor anderen kan dit wel handige informatie zijn.

Garagedeuren van 24V aansturen

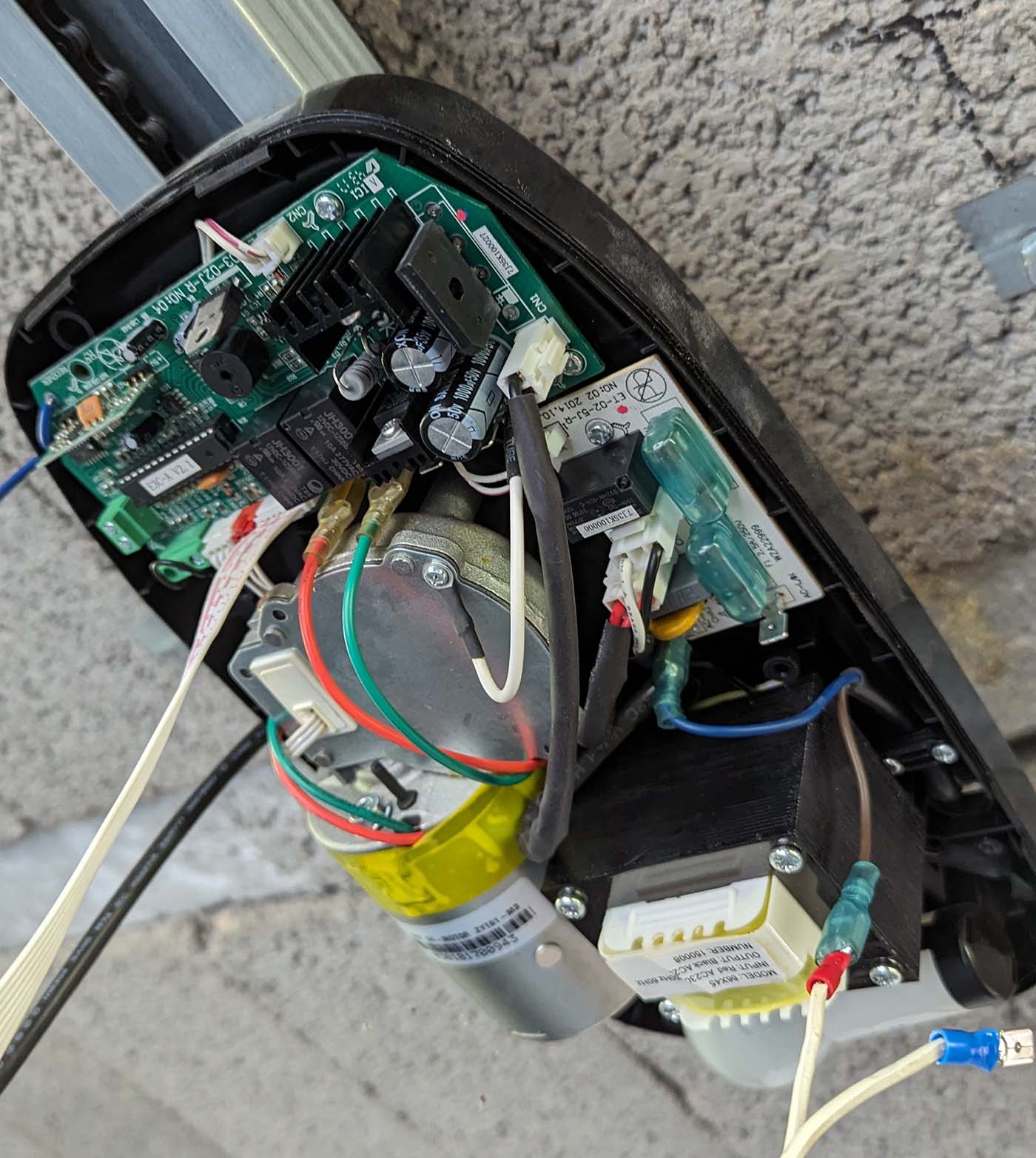

Deze garagedeur kun je niet aansturen met Ledtastic

Heb je een garagedeuraansturing die hierop lijkt, dan is de Ledtastic niet voor jou. Het leek me interessant om eens te kijken hoe een garagedeur slim wordt gemaakt, maar de motor is een 24V motor. De Ledtastic schakelaar levert gewoon 230V wanneer hij is aangesloten op 230V netstroom, slecht idee dus.

Verbinding met Ikea Dirigera maken

Zoals sommige lezers misschien wel weten zijn we prima tevreden met het smarthome systeem van Ikea, wat ook een Zigbee 3.0 protocol gebruikt. Maar je raadt het al, het is weer een ander protocol van de Ledtastic schakelaar. Alle Zigbee hubs die met Tuya werken, werken overigens wel met Ledtastic.

Somfy motoren slim maken

Somfy IO heeft eigen aansturing in motorbehuizing

Ik had er zelf een hard hoofd in dat dit niet zou lukken, dus heb ik een Somfy rolluik uit elkaar gehaald om te laten zien dat het gewoon prima kan. Tja, daar moet ik dan toch op terugkomen, het kan niet. Somfy is heel slim door alle besturing inwendig in de motor te fabriceren, waardoor er geen ruimte meer is om er een eigen besturing aan toe te voegen. Ik heb nog van alles geprobeerd, maar Somfy gebruikers zouden toch echt een Somfy Connectivity Kit moeten kopen.

In 4 Stappen Elektrische Zonnewering Slim Maken

Okee we hebben geconstateerd wat allemaal niet kan, maar er is nog veel meer wat wél kan. Voorbeelden hiervan zijn elektrische zonweringen en rolluiken die je met een omhoog en omlaag-knop kunt bedienen. De bestaande schakelaar is eigenlijk super simpel. Er staat op de ingang altijd 230V netstroom, en die gaat naar één van de drie opties; motor linksom, uitstand, motor rechtsom. Alle elektrische rolluiken en zonneweringen die middels deze aansturing werken, wat voornamelijk de oudere systemen zijn, zijn systemen die je met de Ledtastic kunt bedienen.

Stap 1: Oude schakelaar demonteren

Oude Somfy schakelaar die (nog) niet smart is

Wat je ziet is de bestaande schakelaar, heel toevallig ook van Somfy, waar we al jaar en dag onze elektrische zonwering mee bedienen. Maar met alle slimme producten in huis is dit systeem, wat zeker al wel 20 jaar oud is, wel toe aan wat vernieuwing.

Originele schakelaar gedemonteerd

We demonteren de bestaande schakelaar om de bedrading bloot te leggen. In principe is de bedrading erg simpel:

Er komen drie draden van beneden, namelijk de Fase draad (bruin), Nuldraad (blauw) en de Aarde (groen/geel).

Er gaan vier draden naar boven, ééntje om de motor met de klok mee te laten draaien, ééntje om de motor tegen de klok in te laten draaien, een Nuldraad (voor een gesloten stroomkring) en natuurlijk de Aarde draad.

Stap 2: Ledtastic Slimme Schakelaar aansluiten

Aangezien we nu de oude schakelaar toch los hebben, kunnen we gelijk de Ledtastic schakelaar aansluiten om te kijken of hij werkt. Ook is dit een goed moment om hem te laten verbinden met je Zigbee hub, in ons geval de SilverCrest Gateway van Lidl Smarthome. Fijn, laten we hem maar gaan aansluiten.

Geheugensteuntje: Hier nogmaals het bedradingsschema van Ledtastic:

Schematische weergave van de bedrading

In deze stap controleer ik alleen of de Ledtastic rolluikschakelaar verbinding kan maken met de Lidl Zigbee hub, en of hij middels het Zigbee signaal de zonwering kan openen en sluiten. Ik laat poort S1 en S2 dus nog even ongebruikt.

Slimme schakelaar in testopstelling aangesloten

De Ledtastic zonnescherm schakelaar is aangesloten zoals is voorgeschreven, met uitzondering van S1 en S2.

Stap 3: Snelle test van Ledtastic slimme schakelaar

Voordat we doorgaan met het trekken van kabels, willen we zeker weten dat de verbindingen tot stand kunnen komen en dat de Ledtastic daadwerkelijk de zonwering kan aansturen.

We hebben de Lidl SilverCrest smart home hub aangesloten op stroom en bekabeld aan de Wifi router. Om te bewijzen dat het Tuya systeem écht universeel is, hebben we de Lidl smart home hub toegevoegd middels de LSC app (weetje wel, van Action Smarthome).

Dat werkt prima, en ook het toevoegen van de Ledtastic zigbee schakelaar in de LSC Smart home app werkt goed. We kunnen middels onze LSC app de zonwering aansturen, fantastisch!

Yess de test is geslaagd!

Stap 4: Ledtastic schakelaar definitief aansluiten

Alles werkt, dus we kunnen door naar het trekken van kabels. De Ledtastic slimme schakelaar past helaas niet achter de bestaande schakelaar, dus hij komt zo laag mogelijk.

Weinig ruimte voor het kastje

Er is achter de plinten geen ruimte om hem te plaatsen, maar op zich geeft dat in dit geval niet, omdat de gordijnen ervoor vallen. Om de rolluikschakelaar hieraan te sluiten moeten er twee kabels worden getrokken tussen Ledtastic en de oude schakelaar.

Aangesloten schakelaar

Zoals je ziet is het niet de mooiste wegwerking, maar het is wel de meest voor de hand liggende. We hadden er ook voor kunnen kiezen om het kastje op een andere plek weg te werken, maar dan moesten we kabels achter de plinten langs trekken, en dat kon in dit geval niet.

De Ledtastic is aangesloten zoals ze hebben voorgeschreven in de handleiding. Ik heb ditmaal, in tegenstelling tot de eerdere snelle test, wél gebruik gemaakt van de functie om de fysieke knoppen te behouden.

Eindresultaat van het project

Het hoekje is weer zoals voorheen, en er is niks te zien van de Ledtastic. Dan is het nu tijd voor het ‘slimme’ gedeelte; het instellen in de smarthome app.

Slimme functies toevoegen

Zoals eerder aangehaald maken we gebruik van de LSC Connect app om te koppelen, maar elke Tuya app werkt met Ledtastic. Laten we maar eens bespreken wat we allemaal kunnen inregelen vanuit de mobiel:

Afstanden configureren

Hele handige functie, je kan namelijk instellen wanneer de elektrische zonwering 100% is uitgeklapt, en wanneer hij helemaal is ingeklapt. Wat je daarmee wint is de functie om bij een automatisering de rolluiken en zonwering in te stellen op bijvoorbeeld 30%. Ook kan je de screen of rolgordijnen met een slider aansturen, aangevende hoeveel procent hij open moet.

Automatiseringen

Wie wel eens met een Tuya app heeft gewerkt weet dat je in een handomdraai redelijk geavanceerde automatiseringen, of beter gezegd ‘scènes’ kunt instellen. Door je aangesloten product te koppelen aan verschillende sensoren kan je hem automatisch openen en sluiten. Denk bijvoorbeeld aan zonlicht dat wordt gedetecteerd door een Zigbee lichtmeter in de woonkamer. Deze kan iedere dag je zonwering automatisch sluiten wanneer het te fel wordt.

Het zonnescherm sluit automatisch bij regen in een Tuya app (hier LSC Connect)

Ook kan je instellen dat hij automatisch sluit bij regen en sneeuw. En dat werkt zelf zonder sensor, maar aan de hand van het weerbericht.

Koppelen met Google Home

Je kan producten uit de categorie ‘gordijnen’ verbinden met Google Home. En dat werkt ook, tot je Google assistant vraagt om je slimme zonwering te sluiten. Die functie bestaat namelijk niet?

Google Home kan enkel de motor ‘starten’, dus openen.

Wij snapten al niet waarom je met ‘Hey Google’ hem niet kon laten sluiten, maar dat komt dus omdat Google assistant dit simpelweg niet mogelijk maakt. In Google Home is het enkel mogelijk om de motor te laten starten. Maar hem links of rechtsom laten draaien (open/dicht) is geen optie.

We begrepen niet waarom dat zo was, dus vroegen het aan Gemini:

Gemini legt uit dat Google bezig is met de functie om ook te sluiten

Ze zijn er dus mee bezig. Dit is overigens niet alleen met Ledtastic, maar met alle Tuya rolluikschakelaars.

Onze ervaring

Het is ons super bevallen om van onze elektrische zonwering een slimme zonwering te maken. Met de slimme module kwamen we prima uit de voeten en hebben we een mooi eindresultaat neergezet. De Ledtastic werkt goed en doet wat hij moet doen. Er zit een installatie instructie bij, alhoewel deze niet heel erg uitgebreid is.

De slimme functies zijn wat je kan verwachten van Tuya producten; uitgebreid genoeg en werkt gewoon prima. Het is mogelijk om van allerlei sensoren toe te voegen om zo het systeem nog slimmer te maken. Bijvoorbeeld met een lichtsterkte meter, een temperatuursensor of een weerstation.

Wel jammer van Google Home, die het niet mogelijk maakt om de slimme rolluiken te sluiten, enkel te openen. Dit is echter iets dat elk Tuya ‘rolluik’ product op dit moment heeft, en niet alleen Ledtastic.

Wat je voor €18,20 kan:

• Rolluik of zonnescherm aansturen via een Tuya app
• Originele bediening blijven gebruiken
• Mogelijkheid om afstandsbediening toe te voegen d.m.v. RF

Conclusie

Het slim maken van je zonnescherm of rolluik hoeft niet duur of ingewikkeld te zijn. Met de Ledtastic slimme schakelaar hebben we laten zien hoe je voor slechts €19,- je bestaande elektrische zonwering en rolluiken kunt automatiseren. Door de eenvoudige installatie en compatibiliteit met verschillende smarthome-systemen zoals Tuya, Google Home, en Amazon Alexa, biedt Ledtastic een toegankelijke oplossing voor iedereen die zijn huis slimmer wil maken.

De voordelen van slimme zonwering zijn duidelijk: je bespaart energie, verhoogt de veiligheid en geniet van meer comfort. De mogelijkheid om je zonwering en rolluiken via je smartphone of spraakassistent te bedienen, maakt het dagelijkse leven een stuk makkelijker. Bovendien kun je met slimme automatiseringen, zoals het sluiten van de zonwering bij regen of fel zonlicht, je huis nog efficiënter beheren.

Hoewel Ledtastic niet geschikt is voor alle toepassingen, zoals 24V garagedeuren of Somfy-motoren, biedt het een uitstekende oplossing voor de meeste standaard elektrische zonweringen en rolluiken. De installatie is eenvoudig en de prijs is zeer aantrekkelijk, vooral in vergelijking met andere oplossingen op de markt.

Kortom, voor iedereen die zijn huis slimmer wil maken, is de Ledtastic slimme schakelaar een betaalbare en effectieve keuze. Ben je klaar om je zonwering of rolluiken slim te maken? Bekijk dan de Ledtastic slimme schakelaar op Bol.com en maak je smarthome compleet!

Mocht jij nou een andere manier weten hoe jij je oude zonwering of rolluiken slim kan maken? Laat het ons dan hieronder even weten!
